MPPT và PWM khác nhau thế nào? So sánh chi tiết từ A-Z

Khi lựa chọn bộ điều khiển sạc cho hệ thống điện mặt trời, MPPT và PWM khác nhau thế nào là vấn đề được nhiều người quan tâm. Hai công nghệ đều có nhiệm vụ kiểm soát quá trình sạc, nhưng khác biệt về nguyên lý hoạt động, hiệu suất và khả năng khai thác năng lượng. Vậy MPPT hay PWM phù hợp hơn với hệ thống của bạn? Bài viết dưới đây sẽ so sánh MPPT và PWM từ A-Z, giúp bạn hiểu rõ ưu nhược điểm và lựa chọn công nghệ phù hợp với nhu cầu sử dụng.

Tìm hiểu về MPPT và PWM là gì?

Trong hệ thống điện mặt trời, MPPT và PWM là hai công nghệ thường được tích hợp trong bộ điều khiển sạc, có nhiệm vụ quản lý dòng điện từ tấm pin đến pin lưu trữ hoặc ắc quy. Dù cùng phục vụ quá trình sạc, mỗi công nghệ lại có nguyên lý xử lý điện áp, dòng điện và công suất khác nhau. Hiểu rõ MPPT và PWM khác nhau thế nào ngay từ khái niệm sẽ giúp người dùng dễ dàng đánh giá ưu điểm, hạn chế và lựa chọn bộ điều khiển phù hợp với công suất tấm pin, điện áp hệ thống cũng như nhu cầu sử dụng.

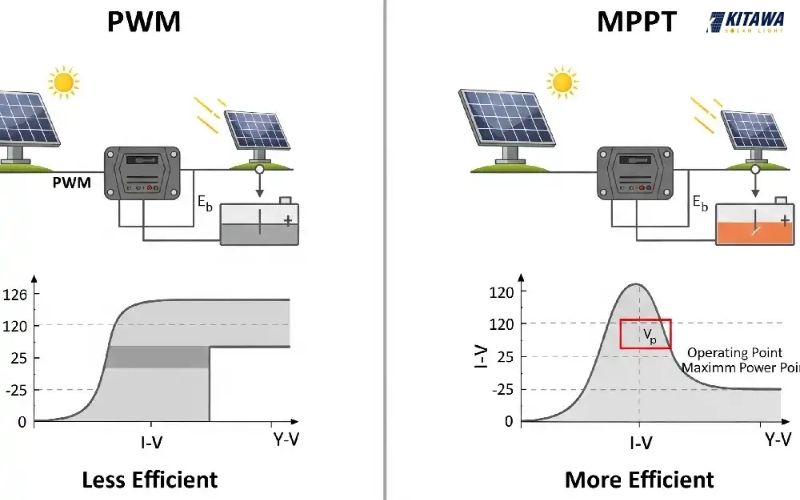

MPPT và PWM là hai công nghệ thường được tích hợp trong bộ điều khiển sạc

MPPT là gì?

MPPT (Maximum Power Point Tracking) là công nghệ theo dõi điểm công suất cực đại của tấm pin mặt trời. Bộ điều khiển MPPT liên tục xác định mức điện áp và dòng điện tối ưu để tấm pin tạo ra công suất cao nhất, sau đó điều chỉnh điểm làm việc nhằm khai thác nguồn năng lượng hiệu quả. Công nghệ này đặc biệt hữu ích khi điều kiện bức xạ và nhiệt độ thay đổi trong ngày.

Một ưu điểm nổi bật của MPPT là khả năng chuyển đổi điện áp và dòng điện thông qua mạch DC-DC để phù hợp với pin lưu trữ. Nhờ đó, tấm pin có thể hoạt động ở điện áp cao hơn điện áp của pin mà vẫn tận dụng được nguồn năng lượng hiệu quả. Vì vậy, bộ điều khiển MPPT thường được ưu tiên cho các hệ thống cần tối ưu sản lượng điện hoặc có sự chênh lệch đáng kể giữa điện áp tấm pin và điện áp lưu trữ.

PWM là gì?

PWM (Pulse Width Modulation) là công nghệ điều chế độ rộng xung, được sử dụng để kiểm soát quá trình sạc giữa tấm pin mặt trời và pin lưu trữ. Bộ điều khiển PWM hoạt động bằng cách đóng ngắt kết nối giữa nguồn điện và pin theo các xung được kiểm soát, giúp duy trì quá trình sạc trong giới hạn phù hợp.

Khác với MPPT, PWM không theo dõi điểm công suất cực đại và không thực hiện chuyển đổi điện áp theo cơ chế DC-DC. Khi kết nối với pin, điện áp của tấm pin có xu hướng bị kéo xuống gần mức điện áp của pin lưu trữ. Nhờ cấu tạo đơn giản và chi phí thấp, bộ điều khiển PWM phù hợp với các hệ thống điện mặt trời quy mô nhỏ, đặc biệt khi điện áp tấm pin và điện áp pin lưu trữ được lựa chọn tương thích.

Bảng so sánh chi tiết MPPT và PWM khác nhau

Để hiểu rõ MPPT và PWM khác nhau thế nào, không nên chỉ nhìn vào hiệu suất mà cần xem xét đồng thời nguyên lý hoạt động, khả năng khai thác công suất, chi phí và phạm vi ứng dụng. Mỗi công nghệ đều có ưu điểm riêng và phù hợp với những nhu cầu sử dụng khác nhau.

Dưới đây là bảng so sánh được tổng hợp theo hướng dễ hiểu, đồng thời bổ sung một số tiêu chí quan trọng giúp người đọc dễ dàng đưa ra lựa chọn phù hợp.

Tiêu chí	PWM	MPPT
Tên đầy đủ	Pulse Width Modulation	Maximum Power Point Tracking
Nguyên lý hoạt động	Điều khiển quá trình sạc bằng cách đóng ngắt mạch và thay đổi độ rộng xung	Liên tục xác định điểm công suất tối ưu của tấm pin và điều chỉnh điểm làm việc
Khả năng khai thác công suất	Có thể không tận dụng hết công suất của tấm pin khi điện áp không tương thích	Khai thác công suất tấm pin hiệu quả hơn nhờ khả năng bám điểm công suất cực đại
Hiệu suất	Thường thấp hơn MPPT, đặc biệt khi điện áp tấm pin và pin lưu trữ chênh lệch	Thường đạt hiệu quả cao hơn trong nhiều điều kiện vận hành
Điện áp tấm pin	Cần lựa chọn tương thích với điện áp của hệ thống lưu trữ	Linh hoạt hơn khi tấm pin có điện áp cao hơn điện áp pin lưu trữ, trong giới hạn của bộ điều khiển
Khả năng thích ứng	Phù hợp hơn với điều kiện bức xạ tương đối ổn định	Có khả năng tối ưu tốt hơn khi bức xạ và nhiệt độ thay đổi
Cấu tạo	Mạch điều khiển tương đối đơn giản	Cấu tạo phức tạp hơn do tích hợp cơ chế theo dõi MPP và chuyển đổi điện áp
Chi phí đầu tư	Thấp, phù hợp với hệ thống cần tối ưu ngân sách	Cao hơn nhưng có thể mang lại hiệu quả khai thác năng lượng tốt hơn
Khả năng mở rộng	Thích hợp với hệ thống nhỏ, công suất không quá lớn	Phù hợp hơn với hệ thống có công suất lớn hoặc yêu cầu tối ưu sản lượng
Bảo trì	Thiết kế đơn giản nên việc kiểm tra, thay thế thường thuận tiện	Yêu cầu lựa chọn và vận hành đúng thông số do cấu tạo phức tạp hơn
Ứng dụng phổ biến	Hệ thống điện mặt trời nhỏ, đèn năng lượng mặt trời dân dụng, các cấu hình ưu tiên chi phí	Đèn năng lượng mặt trời cao cấp, hệ thống có công suất lớn và các dự án cần tối ưu khả năng thu năng lượng
Lựa chọn phù hợp	Khi hệ thống nhỏ, điện áp tấm pin tương thích với pin lưu trữ và ngân sách là yếu tố quan trọng	Khi ưu tiên hiệu suất, muốn tận dụng tốt công suất tấm pin và cần khả năng tối ưu trong nhiều điều kiện

Lưu ý: Không nên mặc định rằng MPPT luôn phù hợp hơn PWM trong mọi trường hợp. Hiệu quả thực tế còn phụ thuộc vào điện áp tấm pin, điện áp pin lưu trữ, công suất hệ thống, điều kiện bức xạ và thiết kế cụ thể của bộ điều khiển. Vì vậy, lựa chọn tốt nhất là công nghệ phù hợp với cấu hình thực tế, thay vì chỉ dựa vào mức hiệu suất hoặc giá thành.

Nên chọn MPPT hay PWM?

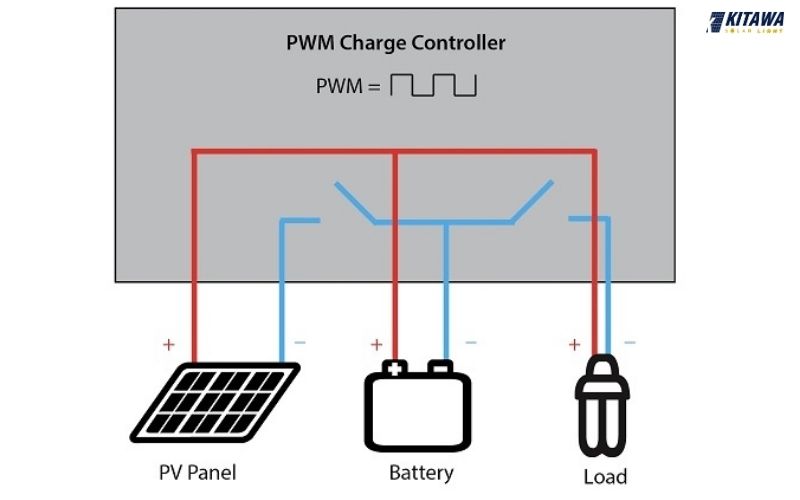

Việc lựa chọn MPPT hay PWM cần dựa trên quy mô hệ thống

Việc lựa chọn MPPT hay PWM cần dựa trên quy mô hệ thống, công suất tấm pin, điện áp pin lưu trữ, điều kiện ánh sáng và ngân sách đầu tư. Khi tìm hiểu MPPT và PWM khác nhau thế nào, có thể thấy MPPT phù hợp hơn với các hệ thống cần khai thác tối đa công suất tấm pin, đặc biệt khi điện áp tấm pin cao hơn điện áp pin lưu trữ hoặc điều kiện bức xạ thường xuyên thay đổi.

Ngược lại, PWM là lựa chọn hợp lý cho hệ thống nhỏ, cấu hình đơn giản và có sự tương thích tốt giữa tấm pin với pin lưu trữ. Ưu điểm của PWM nằm ở cấu tạo đơn giản, chi phí đầu tư thấp và dễ triển khai, phù hợp với các ứng dụng như đèn năng lượng mặt trời dân dụng hoặc hệ thống có nhu cầu sử dụng điện không quá cao.

Nhìn chung, nếu ưu tiên hiệu suất, khả năng tận dụng năng lượng và tính linh hoạt, nên cân nhắc MPPT. Nếu mục tiêu là tiết kiệm chi phí và sử dụng cho hệ thống nhỏ, PWM có thể đáp ứng tốt. Quan trọng nhất là đối chiếu thông số thực tế của toàn hệ thống thay vì mặc định công nghệ nào cũng phù hợp trong mọi trường hợp.

Những yếu tố cần lưu ý khi chọn bộ điều khiển MPPT hoặc PWM

Khi lựa chọn bộ điều khiển sạc, người dùng cần xem xét nhiều yếu tố thay vì chỉ dựa vào giá thành. Hiểu rõ MPPT và PWM khác nhau thế nào sẽ giúp lựa chọn thiết bị phù hợp với tấm pin, pin lưu trữ và nhu cầu sử dụng thực tế.

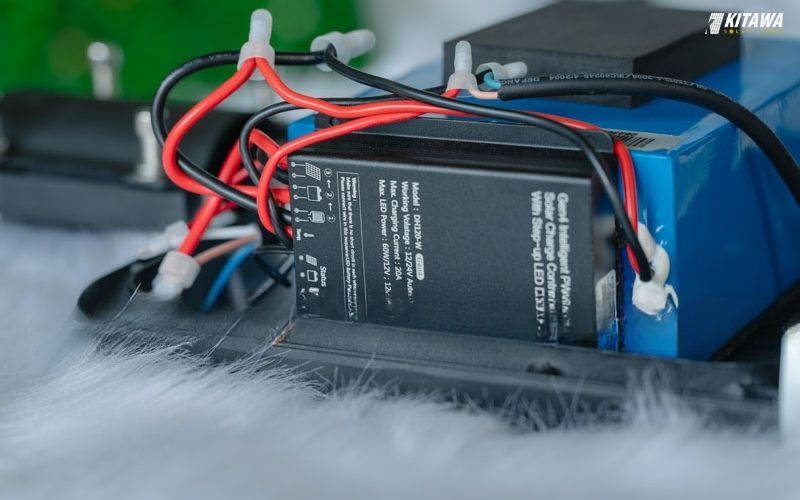

Những yếu tố cần lưu ý khi chọn bộ điều khiển MPPT hoặc PWM

• Điện áp hệ thống: Kiểm tra bộ điều khiển có tương thích với hệ thống 12V, 24V, 36V hay 48V hay không, đồng thời đảm bảo điện áp đầu vào không vượt quá giới hạn cho phép.

• Công suất và dòng điện: Đối chiếu tổng công suất tấm pin và dòng điện tối đa với thông số của bộ điều khiển để tránh quá tải trong quá trình vận hành.

• Điện áp tấm pin: Kiểm tra các thông số Vmp và Voc trên tấm pin; PWM cần sự tương thích tốt giữa điện áp tấm pin và pin lưu trữ, trong khi MPPT linh hoạt hơn với tấm pin có điện áp cao hơn.

• Loại pin lưu trữ: Xác định hệ thống sử dụng ắc quy axit-chì, AGM, GEL hay pin lithium và lựa chọn bộ điều khiển có chế độ sạc tương ứng.

• Điều kiện ánh sáng: Nếu hệ thống thường xuyên hoạt động trong điều kiện bức xạ thay đổi, nhiều mây hoặc nhiệt độ biến động, MPPT thường có lợi thế hơn về khả năng tối ưu điểm làm việc.

• Quy mô hệ thống: PWM phù hợp với các hệ thống nhỏ và cấu hình đơn giản, còn MPPT thường được ưu tiên cho hệ thống có công suất lớn hoặc yêu cầu khai thác năng lượng cao.

• Chi phí đầu tư: PWM có giá thành thấp hơn, trong khi MPPT cần mức đầu tư cao hơn nhưng có thể mang lại hiệu quả khai thác năng lượng tốt hơn tùy cấu hình.

• Khả năng mở rộng: Nếu dự kiến tăng công suất hệ thống trong tương lai, nên chọn bộ điều khiển có giới hạn điện áp, dòng điện và công suất đủ lớn để đáp ứng cấu hình mở rộng.

Qua những phân tích trên, có thể thấy MPPT và PWM khác nhau thế nào chủ yếu nằm ở nguyên lý điều khiển, khả năng khai thác công suất và mức độ tối ưu năng lượng từ tấm pin. MPPT có ưu thế về hiệu suất và khả năng thích ứng với nhiều điều kiện vận hành, trong khi PWM nổi bật nhờ cấu tạo đơn giản, chi phí thấp và phù hợp với các hệ thống nhỏ. Không có lựa chọn nào phù hợp với mọi hệ thống. Nếu ưu tiên hiệu suất và khả năng tận dụng tối đa nguồn điện từ tấm pin, MPPT là lựa chọn đáng cân nhắc. Ngược lại, với hệ thống quy mô nhỏ, điện áp tương thích và ngân sách hạn chế, PWM vẫn có thể đáp ứng tốt nhu cầu sử dụng. Việc lựa chọn đúng bộ điều khiển sẽ giúp hệ thống điện mặt trời vận hành ổn định và khai thác năng lượng hiệu quả hơn.
