Công nghệ cảm biến PIR Sensor trên đèn năng lượng mặt trời
Cảm biến PIR Sensor (hay cảm biến hồng ngoại thụ động) là một thiết bị điện tử được sử dụng để phát hiện sự di chuyển của các vật thể phát ra bức xạ nhiệt. Đèn năng lượng mặt trời tích hợp công nghệ cảm biến PIR Sensor không chỉ tiết kiệm điện năng mà còn đảm bảo an ninh cho các khu vực hành lang, đường phố, kho bãi,...Cùng KITAWA tìm hiểu chi tiết về cảm biến PIR và ứng dụng của nó trong cuộc sống hiện đại.
Công nghệ cảm biến PIR Sensor là gì?

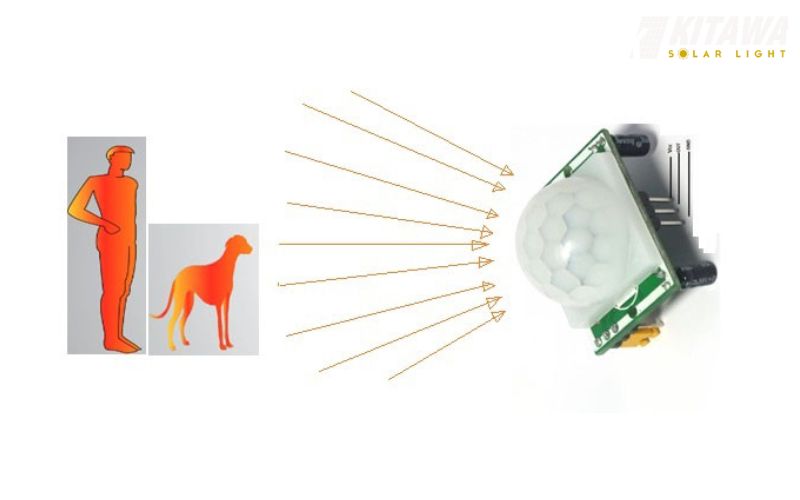

PIR sensor, hay cảm biến hồng ngoại thụ động, là một thiết bị điện tử được sử dụng để phát hiện sự di chuyển của các vật thể tỏa nhiệt, chủ yếu là cơ thể con người và động vật (vì cơ thể sống luôn phát ra bức xạ hồng ngoại).
Cảm biến được gọi là "thụ động" vì nó không tự phát ra bất kỳ năng lượng nào (như sóng siêu âm hay vi sóng). Thay vào đó, nó chỉ tiếp nhận sự thay đổi của bức xạ hồng ngoại tự nhiên trong môi trường. Khi một vật thể ấm (như con người) di chuyển vào vùng cảm biến, nhiệt độ (IR) của khu vực đó thay đổi, kích hoạt PIR sensor.
Cảm biến PIR là thành phần quan trọng trong các hệ thống an ninh, đèn pha năng lượng mặt trời và thiết bị tiết kiệm năng lượng.

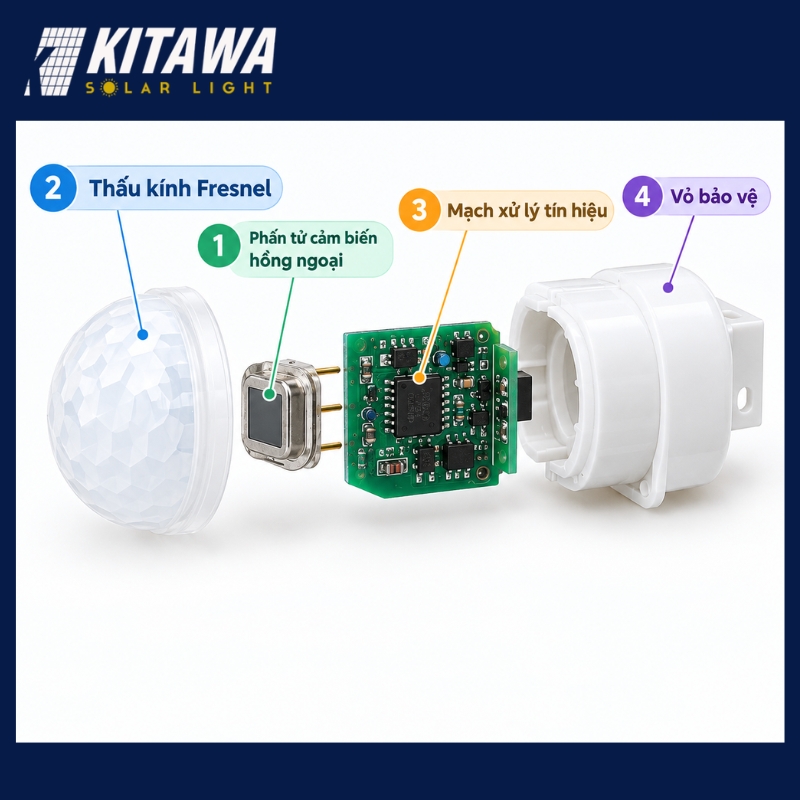

Cấu tạo cảm biến chuyển động PIR
-
Ống kính Fresnel: Chịu trách nhiệm hội tụ và phân chia bức xạ hồng ngoại từ môi trường lên các phần tử cảm biến bên trong.
-
Bộ lọc hồng ngoại (IR Filter): Lọc các bước sóng ánh sáng không mong muốn để chỉ cho phép bức xạ hồng ngoại đi vào các phần tử nhạy cảm.
-
Đĩa phẳng/phần tử nhạy cảm (Pyroelectric Sensors): Gồm nhiều phần tử nhỏ nhạy cảm với bức xạ hồng ngoại, tạo ra tín hiệu điện khi có sự thay đổi về lượng bức xạ IR chiếu vào.

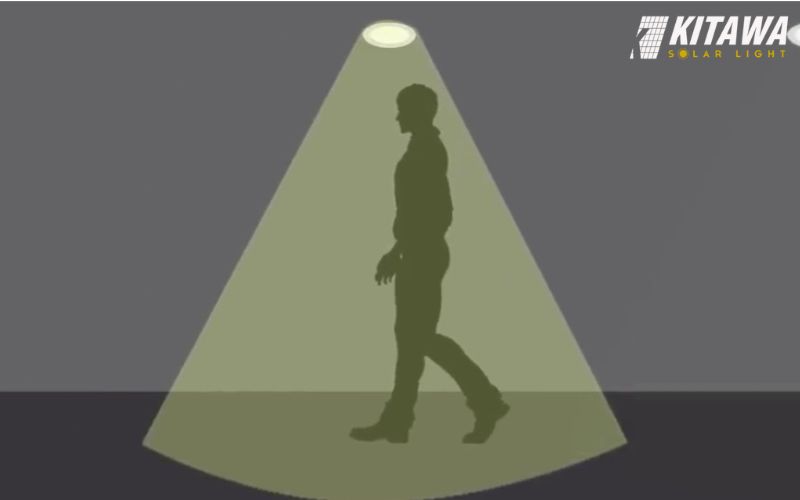

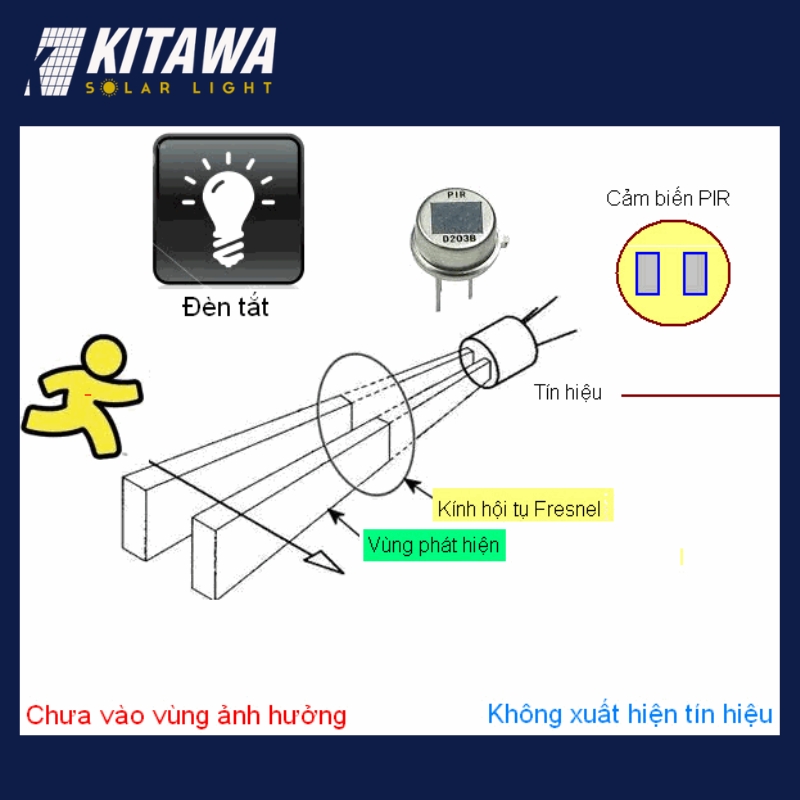

Nguyên lý hoạt động của cảm biến PIR
Cảm biến PIR hoạt động dựa trên việc phát hiện bức xạ hồng ngoại (IR) từ các vật thể xung quanh. Cơ chế cốt lõi là phát hiện sự thay đổi đột ngột của bức xạ nhiệt trong môi trường.
Đầu tiên, ống kính Fresnel nằm ở mặt ngoài của cảm biến có nhiệm vụ hội tụ bức xạ hồng ngoại từ môi trường lên đĩa phẳng bên trong. Ống kính này chia vùng phát hiện thành nhiều phân đoạn hoặc phần tử nhạy cảm (sensor elements) bên trong cảm biến.
Khi không có vật thể chuyển động, các phần tử nhạy cảm nhận được lượng bức xạ hồng ngoại đồng đều và ổn định từ môi trường xung quanh. Lúc này, tín hiệu điện tử đầu ra từ các phần tử là cân bằng và không kích hoạt cảm biến.
Khi một vật thể phát nhiệt (như con người hay động vật) di chuyển qua phạm vi phát hiện của cảm biến, nó sẽ lần lượt đi qua các phân đoạn của ống kính Fresnel. Sự thay đổi này được ghi nhận và tạo ra tín hiệu điện tử tương ứng.

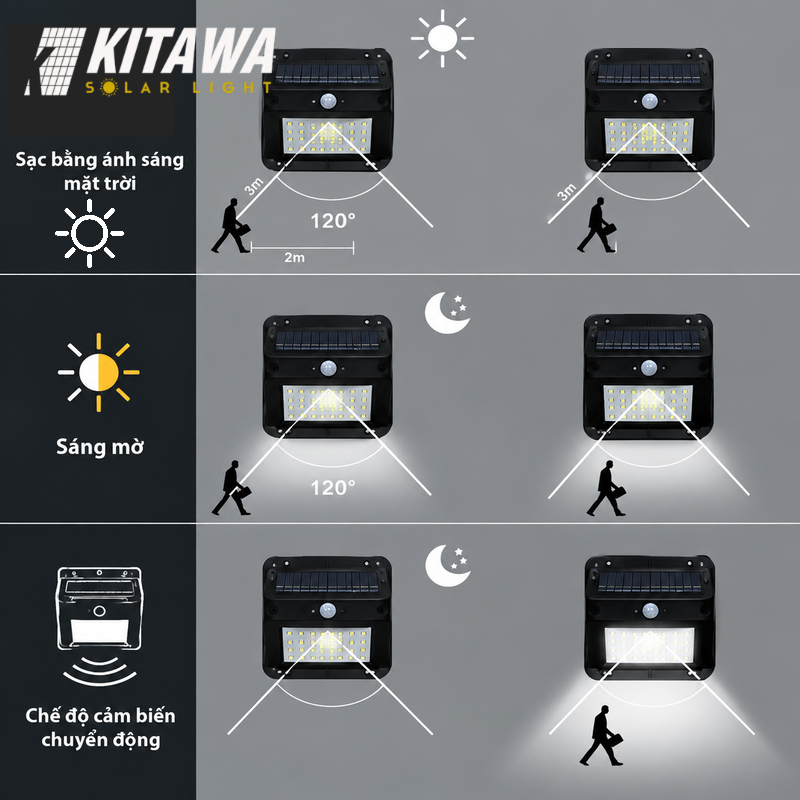

Các mạch điện tử tiên tiến bên trong cảm biến PIR sẽ xử lý và khuếch đại tín hiệu điện tử này. Khi tín hiệu đạt đến ngưỡng nhất định, cảm biến sẽ kích hoạt và gửi tín hiệu đầu ra đến thiết bị liên kết (như bật đèn LED của đèn pha năng lượng mặt trời).
Ưu nhược điểm của cảm biến PIR
Ưu điểm
-
Tiết kiệm năng lượng: Tự động bật/tắt đèn hoặc thiết bị khi có/không có người, giúp giảm đáng kể mức tiêu thụ điện năng.
-
Dễ cài đặt: Thiết kế đơn giản, không cần đi dây phức tạp, lý tưởng để tích hợp vào các thiết bị năng lượng mặt trời.
-
Giá cả phải chăng: Chi phí sản xuất thấp, giúp sản phẩm cuối cùng (như đèn LED hoặc hệ thống báo động cơ bản) có giá thành cạnh tranh.
-
Không cần Bảo trì Thường xuyên: Là thiết bị thụ động, PIR yêu cầu bảo trì rất ít.
-
Tăng cường an ninh và an toàn: Phát hiện sự xâm nhập trái phép, bảo vệ an toàn cho gia đình, và cung cấp ánh sáng ngay lập tức khi cần thiết.
-
Tăng cường tiện nghi và tự động hóa: Tự động hóa việc điều khiển ánh sáng, cửa, v.v., mang lại sự tiện lợi trong sinh hoạt.
-
Khả năng hoạt động trong điều kiện ánh sáng yếu: Hoạt động dựa trên bức xạ nhiệt IR), không bị ảnh hưởng bởi mức độ ánh sáng nhìn thấy.
-
Khả năng chống nhiễu tốt: Cơ chế hoạt động dựa trên sự thay đổi đột ngột của bức xạ nhiệt giúp PIR ít bị nhiễu bởi sóng vô tuyến, siêu âm.
Nhược điểm
-
Phạm vi hiệu quả thường nằm trong khoảng 10m đến 15m và góc phát hiện bị giới hạn (thường là 110 độ đến 180 độ).
-
Độ nhạy và tốc độ phát hiện chuyển động không nhanh bằng một số loại cảm biến chủ động khác (như cảm biến radar hoặc vi sóng).
-
PIR gặp khó khăn trong việc phát hiện các vật thể chuyển động rất chậm hoặc không phát nhiệt (ví dụ: một chiếc xe không khởi động).
-
Nhiệt độ môi trường quá cao (gần với nhiệt độ cơ thể người) hoặc quá thấp có thể làm giảm độ nhạy của cảm biến, dẫn đến báo động sai hoặc bỏ sót chuyển động.
-
Dễ bị chặn bởi cửa kính, tường hoặc vật liệu không trong suốt.
Ứng dụng của công nghệ cảm biến PIR trong thực tiễn
-
Hệ thống an ninh và giám sát: PIR là thành phần chính trong nhiều hệ thống báo động chống trộm và giám sát an ninh. Khi phát hiện chuyển động của con người hoặc động vật trong khu vực được bảo vệ, cảm biến sẽ kích hoạt tín hiệu báo động (chuông, còi, thông báo đến trung tâm).
-

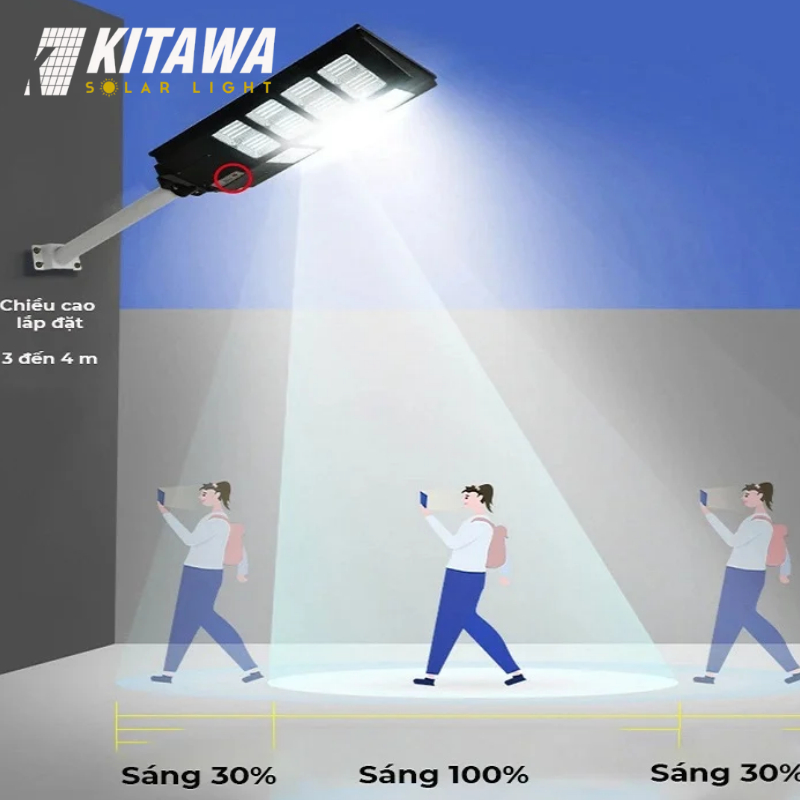

Chiếu sáng thông minh và tiết kiệm năng lượng: PIR được tích hợp trong các thiết bị đèn chiếu sáng thông minh tại hành lang, cầu thang, hoặc nhà vệ sinh công cộng. Theo đó giúp tự động bật/tắt đèn khi có người đi qua hoặc rời đi mang lại sự tiện lợi mà còn giúp tiết kiệm năng lượng.
-
Thiết bị điều khiển tự động: Cảm biến PIR được tích hợp vào các thiết bị điều khiển tự động như vòi nước, cửa tự động, máy chiếu hay hệ thống quạt thông gió.
-

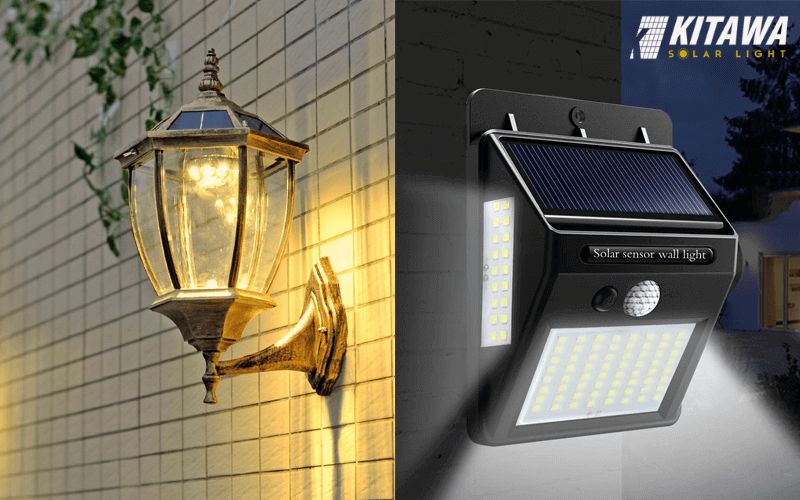

Đèn năng lượng mặt trời: Cảm biến PIR được tích hợp trong hầu hết các loại đèn năng lượng mặt trời (đèn pha, đèn liền thể, đèn đường).
-
Hệ thống kiểm soát đám đông: Trong các sự kiện lớn, trung tâm thương mại hoặc các khu vực công cộng, cảm biến PIR có thể được sử dụng để theo dõi và kiểm soát lượng người tham gia.
Tham khảo ngay các mẫu đèn pha năng lượng mặt trời ứng dụng công nghệ cảm biến PIR chất lượng, giá tốt tại KITAWA:
Như KITAWA đã chia sẻ, công nghệ cảm biến PIR Sensor đóng vai trò vô cùng quan trọng trong các hệ thống đèn năng lượng mặt trời hiện đại. Nếu bạn cần thêm thông tin hoặc muốn tư vấn các mẫu đèn năng lượng mặt trời tích hợp cảm biến chuyển động PIR (đèn pha, đèn đường, đèn liền thể,...), vui lòng liên hệ với chúng tôi qua hotline để được hỗ trợ nhanh nhất.
