Chip LED DIP là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng chi tiết

Chip LED DIP là gì? Đây là cách gọi phổ biến của loại LED chân cắm, thường xuất hiện trong đèn báo, bảng hiển thị và các mạch điện tử. Chip LED DIP có nhiều kích thước như 3mm, 5mm và 10mm, cùng các màu ánh sáng khác nhau để đáp ứng nhu cầu hiển thị. Tuy nhiên, loại linh kiện này có cấu tạo, khả năng phát sáng và phạm vi ứng dụng riêng. KITAWA sẽ giúp bạn tìm hiểu nguyên lý hoạt động, ưu nhược điểm và cách lựa chọn LED DIP phù hợp.

Chip LED DIP là gì?

Chip LED DIP là cách gọi phổ biến của LED chân cắm, được thiết kế để lắp xuyên lỗ trên bảng mạch PCB. DIP là viết tắt của Dual In-line Package, chỉ kiểu đóng gói có các chân kết nối bố trí thành hai hàng song song. Trong thực tế, LED DIP thường được dùng làm đèn báo trạng thái, điểm sáng trên bảng hiển thị và linh kiện phát sáng trong các mạch điện tử.

Khác với LED SMD được hàn trực tiếp lên bề mặt bảng mạch, LED DIP có chân cắm xuyên qua lỗ PCB. Đặc điểm này giúp linh kiện thuận tiện khi lắp ráp, thử nghiệm hoặc thay thế trên những bảng mạch được thiết kế tương thích.

Một số đặc điểm nhận diện cơ bản của chip LED DIP gồm:

• Thiết kế chân cắm: Hai chân kim loại giúp kết nối linh kiện với bảng mạch điện tử.
• Hình dáng đa dạng: Phần vỏ thường có dạng tròn, bầu dục hoặc các thiết kế chuyên dụng với nhiều kích thước khác nhau.
• Khả năng phát sáng nhiều màu: Có các loại LED đỏ, xanh lá, xanh dương, vàng, trắng và LED nhiều màu.

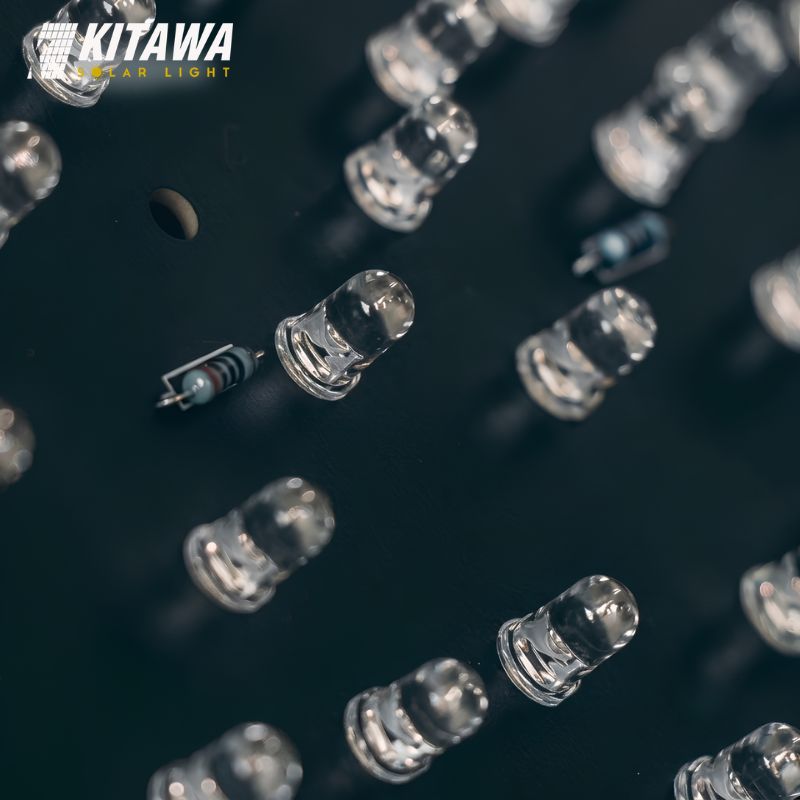

Chip LED DIP

Cấu tạo và nguyên lý hoạt động của chip LED DIP

Để hiểu cách linh kiện tạo ra ánh sáng, cần xem xét vai trò và cấu tạo của từng bộ phận của chip LED. Phần dưới đây trình bày các thành phần chính và nguyên lý phát sáng của LED DIP.

Cấu tạo chip LED DIP

Cấu tạo của chip LED DIP gồm nhiều thành phần được bố trí trong một khối thống nhất, từ bộ phận phát sáng đến các chi tiết hỗ trợ cố định và kết nối điện. Cụ thể, các bộ phận chính gồm:

• Chip bán dẫn: Là bộ phận tạo ra ánh sáng. Khi LED được phân cực thuận và dòng điện nằm trong giới hạn cho phép, electron và lỗ trống tái hợp trong vật liệu bán dẫn, giải phóng năng lượng dưới dạng photon.
• Chân kim loại: Tạo kết nối điện giữa LED và bảng mạch. Khi lắp đặt, cần xác định đúng cực anode và cathode theo tài liệu kỹ thuật hoặc dấu hiệu nhận biết của linh kiện.
• Vỏ bảo vệ: Thường làm từ vật liệu trong suốt hoặc có màu, giúp bảo vệ vùng phát sáng và ảnh hưởng đến đặc tính quang học.
• Khung đỡ và kết nối bên trong: Giữ cố định các bộ phận và tạo đường dẫn điện giữa chip bán dẫn với chân linh kiện.

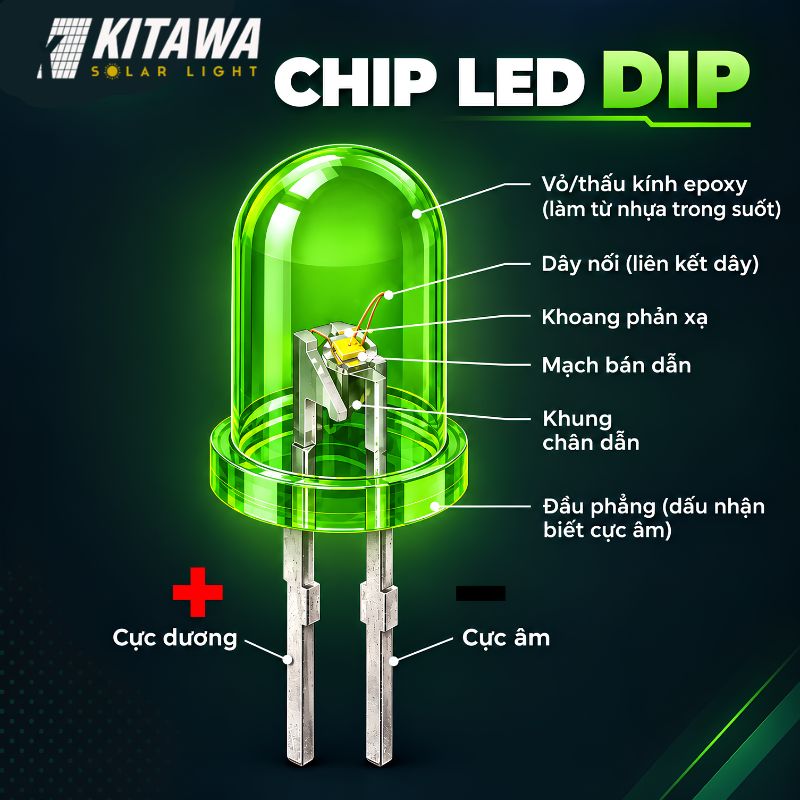

Cấu tạo chip LED DIP chân cắm

Nguyên lý hoạt động của chip LED DIP

Nguyên lý hoạt động của chip LED DIP dựa trên hiện tượng phát quang điện trong vật liệu bán dẫn. Khi được phân cực thuận và cấp dòng điện phù hợp, linh kiện phát ra ánh sáng nhờ quá trình tái hợp electron và lỗ trống. Quá trình này gồm ba bước chính:

• Cấp nguồn điện: Dòng điện đi qua chip theo đúng cực tính và thông số quy định.
• Tái hợp điện tích: Electron và lỗ trống tái hợp trong vùng phát sáng của vật liệu bán dẫn.
• Phát ra ánh sáng: Năng lượng được giải phóng dưới dạng photon, tạo nên màu sắc đặc trưng của LED.

Để LED DIP hoạt động ổn định, cần dùng điện trở hạn dòng hoặc mạch điều khiển phù hợp với thông số của linh kiện. Không nên đấu chip LED trực tiếp vào nguồn điện khi chưa xác định điện áp, dòng điện và phương án hạn dòng, vì dòng vượt mức cho phép có thể làm hỏng LED.

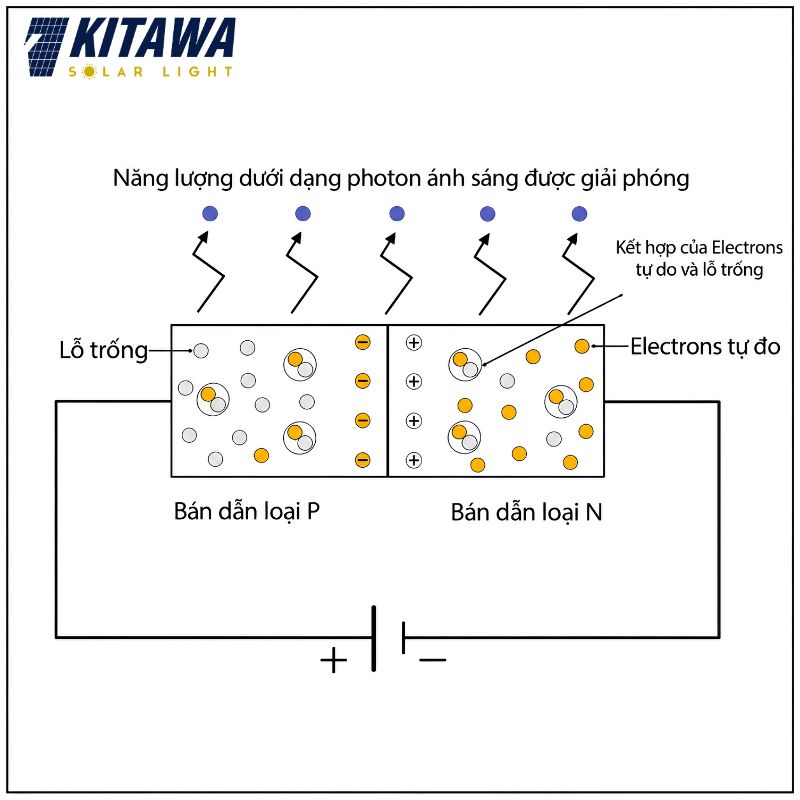

Nguyên lý hoạt động chip LED DIP

Các kích thước chip LED DIP phổ biến

Chip LED DIP có nhiều kích thước vỏ, trong đó loại 3mm, 5mm và 10mm thường gặp trong các mạch điện tử và ứng dụng hiển thị. Kích thước vỏ ảnh hưởng đến cách bố trí linh kiện và thiết kế sản phẩm, nhưng không quyết định duy nhất độ sáng, công suất tiêu thụ hay tuổi thọ của LED.

Kích thước vỏ chỉ là một trong các tiêu chí chọn LED DIP. Trước khi thay thế hoặc lắp mới, cần đối chiếu đường kính và chiều cao vỏ, khoảng cách chân, cực tính, điện áp thuận, dòng điện định mức và góc phát sáng. Hai LED cùng kích thước 5 mm vẫn có thể khác nhau đáng kể về độ sáng và cách phân bố ánh sáng.

Ưu điểm và nhược điểm của chip LED DIP

Ưu điểm của chip LED DIP

Chip LED DIP sở hữu nhiều đặc tính phù hợp với các hệ thống báo hiệu và hiển thị thông tin. Từ khả năng lựa chọn màu sắc đến sự thuận tiện trong quá trình lắp ráp, những ưu điểm nổi bật này giúp linh kiện đáp ứng tốt nhiều nhu cầu sử dụng thực tế.

• Dễ lắp đặt và thay thế: Thiết kế chân xuyên lỗ thuận tiện cho việc lắp ráp, kiểm tra kết nối và sửa chữa trên bảng mạch PCB tương thích.
• Đa dạng màu ánh sáng: Chip LED DIP có nhiều màu như đỏ, xanh lá, xanh dương, vàng và trắng; một số loại hỗ trợ hai màu hoặc RGB.
• Phù hợp với ứng dụng hiển thị: Có thể tạo điểm sáng riêng biệt để báo trạng thái, truyền tải tín hiệu hoặc hiển thị thông tin trên các thiết bị điện tử.
• Thuận tiện thử nghiệm mạch: Kiểu chân cắm phù hợp với nhiều mạch thử nghiệm, mô hình điện tử và dự án DIY, thuận tiện kiểm tra kết nối và thử nghiệm các mạch điện tử đơn giản.

Nhược điểm của chip LED DIP

Bên cạnh những ưu điểm về cấu tạo đơn giản, dễ sử dụng và thuận tiện khi thay thế, chip LED DIP vẫn tồn tại một số hạn chế nhất định về hiệu suất phát sáng, khả năng phân bố ánh sáng và phạm vi ứng dụng.

• Góc phát sáng khác nhau giữa các loại: Hình dạng vỏ và cấu trúc quang học của LED DIP ảnh hưởng đến cách ánh sáng phân bố. Cần đối chiếu góc phát sáng trong thông số kỹ thuật nếu ứng dụng yêu cầu vùng quan sát cụ thể.
• Không phù hợp với mọi nhu cầu chiếu sáng: Nhiều loại LED DIP chủ yếu dùng để báo hiệu, hiển thị điểm sáng, khó đáp ứng yêu cầu chiếu sáng công suất lớn.
• Yêu cầu PCB có lỗ cắm: Thiết kế chân xuyên lỗ có thể hạn chế bố trí mạch so với LED SMD.
• Cần kiểm soát thông số điện: Phải đấu đúng cực tính, điện áp và dòng điện theo thông số nhà sản xuất để tránh hư hỏng và giảm tuổi thọ linh kiện.

Từ các ưu nhược điểm trên, việc lựa chọn LED DIP nên dựa vào chức năng cần sử dụng, thông số điện, góc phát sáng và điều kiện lắp đặt.

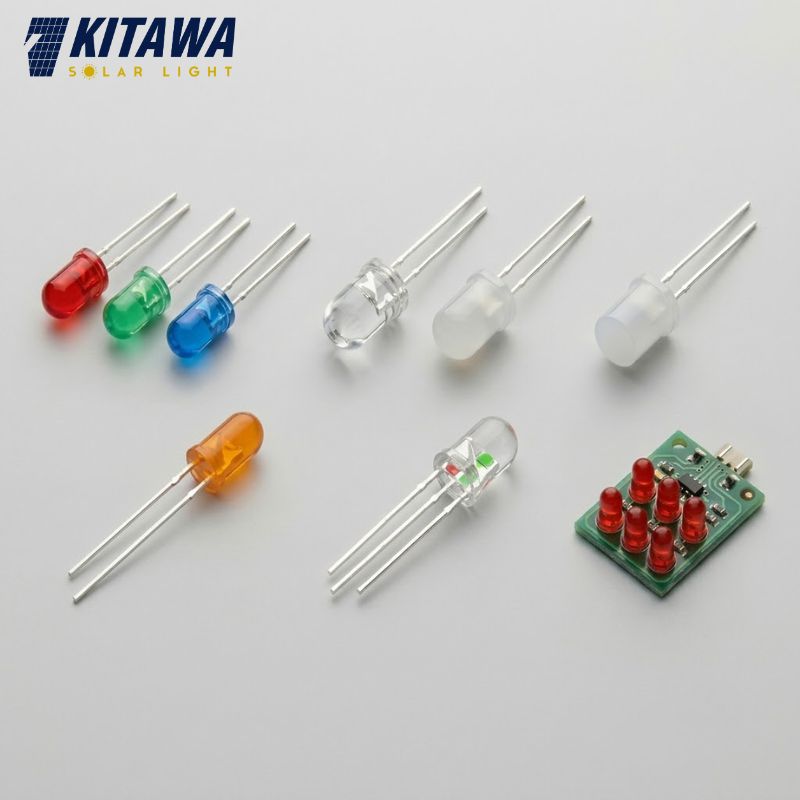

Ưu và nhược điểm của Chip LED DIP

Tuổi thọ và độ bền của chip LED DIP

Tuổi thọ của LED DIP phụ thuộc vào chất lượng linh kiện, dòng điện vận hành, nhiệt độ làm việc và điều kiện sử dụng. Không thể xác định tuổi thọ chỉ dựa vào kích thước vỏ 3 mm, 5 mm hay 10 mm.

• Dòng điện: Cấp dòng vượt giới hạn cho phép có thể làm LED quá nhiệt hoặc hư hỏng sớm.
• Nhiệt độ: Nhiệt độ làm việc cao kéo dài có thể ảnh hưởng đến đặc tính phát sáng và tuổi thọ linh kiện.
• Môi trường: Độ ẩm, bụi bẩn, hóa chất hoặc tác động cơ học có thể làm giảm độ tin cậy của linh kiện và mạch lắp đặt.
• Chất lượng lắp ráp: Mối hàn, chân linh kiện và cách bố trí mạch cần phù hợp để hạn chế lỗi kết nối.

Khi lựa chọn LED DIP, nên tham khảo thông số và điều kiện vận hành do nhà sản xuất công bố. Không nên đưa ra một con số tuổi thọ chung cho mọi loại LED DIP nếu chưa có tài liệu kỹ thuật chứng minh.

Chip LED DIP có phù hợp với đèn năng lượng mặt trời không?

Chip LED DIP có thể được sử dụng trong một số mạch báo trạng thái hoặc ứng dụng phụ trợ của đèn năng lượng mặt trời. Tuy nhiên, khả năng phù hợp phụ thuộc vào chức năng cần đảm nhiệm và thiết kế của từng bộ đèn.

• Mạch báo trạng thái: LED DIP có thể dùng để hiển thị trạng thái hoạt động hoặc tín hiệu cảnh báo nếu mạch điện được thiết kế tương thích.
• Bộ phận chiếu sáng chính: LED DIP thông dụng thường phù hợp với ứng dụng hiển thị điểm sáng hơn là chiếu sáng diện rộng. Cần đánh giá loại LED, quang thông, hiệu suất phát sáng và góc phân bố ánh sáng theo yêu cầu thực tế.
• Khả năng vận hành ngoài trời: Cần xem xét khả năng tản nhiệt, độ bền linh kiện và cấp bảo vệ của toàn bộ cụm đèn trước các tác động của môi trường.
• Hiệu quả sử dụng năng lượng mặt trời: Cần đánh giá sự tương thích giữa cụm LED, bộ điều khiển, pin lưu trữ và tấm pin mặt trời để bảo đảm hệ thống đáp ứng nhu cầu chiếu sáng.

Vì vậy, không nên lựa chọn đèn năng lượng mặt trời chỉ dựa vào việc sử dụng chip LED DIP. Hiệu quả chiếu sáng cần được đánh giá trên toàn bộ thiết kế của bộ đèn và điều kiện sử dụng thực tế.

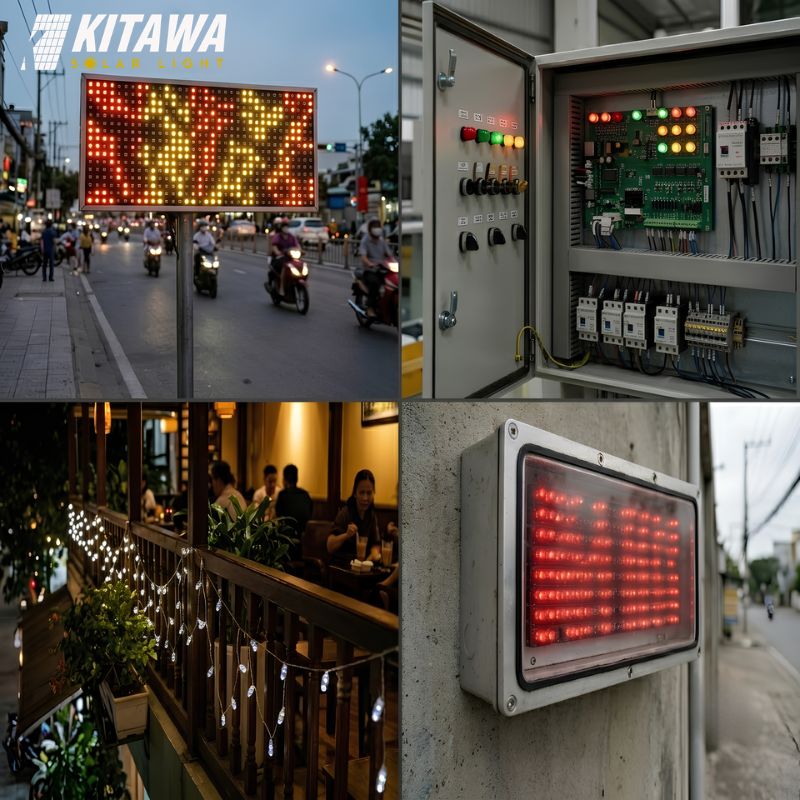

Ứng dụng thực tế chip LED DIP trong đời sống

Câu hỏi thường gặp khi sử dụng chip LED DIP

Chip LED DIP có tốt không?

Chip LED DIP phù hợp với các ứng dụng báo hiệu, hiển thị và mạch điện tử cần điểm sáng riêng biệt. Ưu điểm là dễ lắp đặt, thay thế trên bảng mạch tương thích và có nhiều lựa chọn màu sắc. Tuy nhiên, mức độ phù hợp còn phụ thuộc vào thông số điện, góc phát sáng và yêu cầu sử dụng.

Chip LED DIP có chống nước không?

LED DIP thông thường không mặc nhiên chống nước hoặc chống bụi. Khả năng sử dụng ngoài trời phụ thuộc vào cấu tạo linh kiện, lớp bảo vệ và thiết kế của toàn bộ thiết bị. Nếu dùng trong môi trường ẩm hoặc thường xuyên tiếp xúc với nước, cần kiểm tra thông số bảo vệ của cụm thiết bị thay vì chỉ dựa vào loại LED.

Tuổi thọ chip LED DIP là bao lâu?

Không có một mức tuổi thọ chung cho mọi loại LED DIP. Thời gian sử dụng phụ thuộc vào chất lượng linh kiện, dòng điện, nhiệt độ và điều kiện vận hành. Nên tham khảo thông số do nhà sản xuất công bố thay vì xác định tuổi thọ chỉ dựa trên kích thước hoặc hình dáng LED.

Có thể thay chip LED DIP khác màu mà không cần thay mạch không?

Tùy sản phẩm. Việc thay đổi màu sắc có thể thực hiện được nếu chip mới tương thích với điện áp, dòng điện, cực tính và cách bố trí chân.

Chip LED DIP có dùng được ngoài trời không?

Có thể dùng trong thiết bị ngoài trời nếu linh kiện được lắp trong cụm đèn hoặc vỏ bảo vệ phù hợp. Bản thân LED DIP thông thường không mặc nhiên chống nước, chống bụi hay chịu được tia UV.

Có nên mua chip LED DIP giá rẻ để tiết kiệm chi phí không?

Tùy nhu cầu sử dụng. Chất lượng linh kiện cũng là yếu tố cần cân nhắc trước khi mua. Bạn nên tìm hiểu cách nhận biết chip LED chất lượng cao thông qua nguồn gốc, thông số kỹ thuật và tài liệu từ nhà sản xuất để hạn chế rủi ro khi sử dụng.

Chip LED DIP có thể tự lắp đặt tại nhà không?

Có thể. nếu bạn có kiến thức điện tử cơ bản và xác định đúng cực tính, điện áp cùng dòng điện phù hợp. Với mạch điện phức tạp hoặc thiết bị liên quan đến điện áp cao, nên nhờ kỹ thuật viên hỗ trợ để bảo đảm an toàn.

Tổng kết

Chip LED DIP là loại LED chân cắm phù hợp với các ứng dụng báo hiệu, hiển thị và điện tử cần điểm sáng riêng biệt. Khi lựa chọn, cần xem xét kích thước vỏ, màu ánh sáng, điện áp, dòng điện và điều kiện vận hành thay vì chỉ dựa vào hình dáng hoặc giá thành.

Đối với thiết bị sử dụng ngoài trời, cần đánh giá thêm khả năng bảo vệ của toàn bộ cụm thiết bị. Với các giải pháp chiếu sáng chính, hiệu quả sử dụng còn phụ thuộc vào quang thông, hiệu suất phát sáng, góc phân bố ánh sáng và khả năng tản nhiệt.

Để hiểu rõ hơn thì bạn có thể tìm hiểu sự khác biệt giữa các công nghệ LED, bạn có thể tham khảo bài viết so sánh chip LED COB, SMD và DIP để hiểu rõ hơn về cấu tạo, đặc điểm và ứng dụng của từng loại chip
