Chip LED SMD là gì là câu hỏi được nhiều người quan tâm khi tìm hiểu về công nghệ chiếu sáng LED hiện nay. Đây là linh kiện quan trọng quyết định khả năng phát sáng, hiệu suất hoạt động và độ bền của nhiều thiết bị chiếu sáng như đèn pha LED, đèn đường và đèn năng lượng mặt trời. Vậy chip LED SMD có cấu tạo như thế nào, nguyên lý hoạt động ra sao và sở hữu những ưu điểm nổi bật nào? Hãy cùng KITAWA tìm hiểu chi tiết về công nghệ chip LED SMD để có thêm kiến thức lựa chọn sản phẩm chiếu sáng phù hợp, đảm bảo hiệu quả và độ bền trong quá trình sử dụng.

Chip LED SMD là gì?

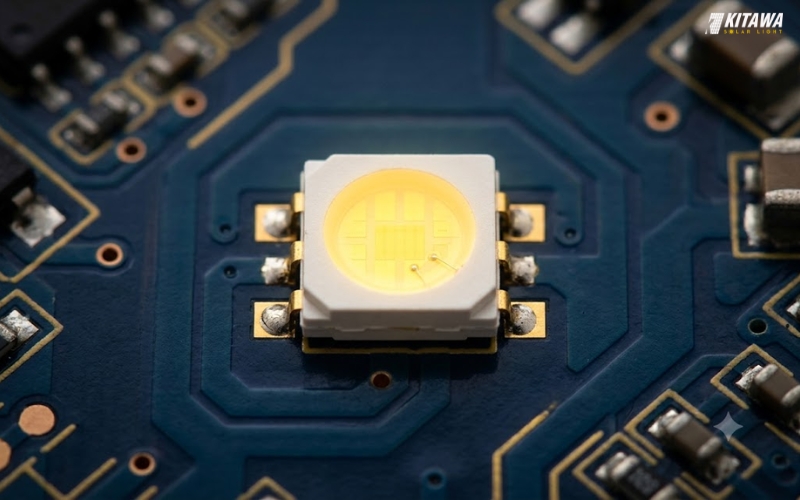

Chip LED SMD là loại chip LED được sản xuất bằng công nghệ gắn linh kiện trực tiếp

Chip LED SMD là gì? Chip LED SMD (Surface Mounted Device) là loại chip LED được sản xuất bằng công nghệ gắn linh kiện trực tiếp lên bề mặt bảng mạch trong (SMT), thay vì sử dụng các chân cắm xuyên qua mạch như truyền thống chip LED DIP. Đây là sự kiện quan trọng trong đèn LED, có nhiệm vụ chuyển đổi năng lượng thành ánh sáng, giúp tạo ra nguồn sáng ổn định, hiệu suất cao và tiết kiệm năng lượng.

Vì vậy, với chip LED DIP, chip LED SMD có thiết kế nhỏ gọn hơn, cho phép bố trí nhiều chip trên cùng một bảng mạch, từ đó tăng khả năng phát sáng và cải thiện hiệu suất tản nhiệt. Hiện nay, chip LED SMD đã được ứng dụng phổ biến trong các sản phẩm chiếu sáng như đèn pha LED, đèn đường năng lượng mặt trời, đèn nhà xưởng và đèn dân dụng nhờ độ bền cao, độ sáng đồng đều có khả năng hoạt động ổn định trong thời gian dài. Qua đó, người dùng có thể hiểu rõ hơn chip LED SMD là gì và vì sao công nghệ này được ứng dụng rộng rãi trong các lĩnh vực sáng tạo hiện đại.

Cấu tạo của chip LED SMD

Chip LED SMD được cấu tạo từ nhiều bộ phận quan trọng, trong đó mỗi thành phần đảm nhiệm một vai trò riêng nhằm đảm bảo khả năng phát sáng ổn định, tăng hiệu suất hoạt động và kéo dài tuổi thọ của đèn. Các bộ phận chính gồm mắt chip LED, bảng mạch in, keo tản nhiệt và nhôm kỹ thuật.

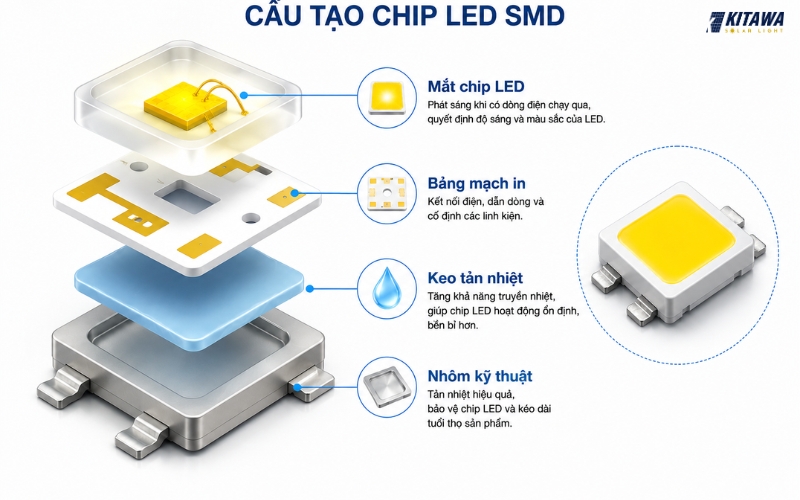

Cấu tạo của chip LED SMD

Cấu tạo của chip LED SMD

Mắt chip LED

Mắt chip LED là bộ phận quan trọng nhất, quyết định khả năng phát sáng của chip LED SMD. Bộ phận này được cấu tạo từ vật liệu bán dẫn gồm hai lớp P-N chứa các tạp chất đặc biệt. Khi có dòng điện chạy qua, sự chuyển động của các electron giữa hai lớp bán dẫn sẽ tạo ra năng lượng dưới dạng ánh sáng.

Đối với chip LED SMD, các mắt chip được gắn trực tiếp lên bảng mạch với bề mặt khép kín, giúp từng chip có thể hoạt động độc lập và duy trì độ ổn định khi chiếu sáng. Ngoài ra, nhiều dòng chip LED SMD hiện nay còn được sản xuất bằng công nghệ Flip-Chip, sử dụng chất nền trong suốt để gắn ngược LED, giúp cải thiện khả năng truyền sáng và hỗ trợ tản nhiệt hiệu quả hơn.

Bảng mạch in

Bảng mạch in (PCB) là bộ phận có nhiệm vụ cố định vị trí của các mắt chip LED, đồng thời tạo đường dẫn kết nối điện giữa các chip để đảm bảo quá trình hoạt động diễn ra ổn định. Nhờ có bảng mạch in, các chip LED được bố trí khoa học, hạn chế tình trạng hư hỏng do tác động từ va chạm hoặc ngoại lực bên ngoài. Thông thường, bảng mạch in được sản xuất từ các lớp đồng ép chồng lên nhau và phủ thêm lớp vật liệu cách điện nhằm đảm bảo an toàn trong quá trình sử dụng. Đây cũng là bộ phận quan trọng giúp truyền tải dòng điện và hỗ trợ quá trình tản nhiệt cho chip LED.

Keo tản nhiệt

Keo tản nhiệt là lớp vật liệu liên kết giữa chip LED và bảng mạch in, có nhiệm vụ truyền nhiệt sinh ra trong quá trình hoạt động ra bên ngoài. Nhờ khả năng dẫn nhiệt tốt, keo tản nhiệt giúp hạn chế tình trạng chip LED bị quá nóng, duy trì hiệu suất chiếu sáng ổn định và kéo dài tuổi thọ của đèn. Việc sử dụng keo tản nhiệt chất lượng cao giúp quá trình thoát nhiệt diễn ra nhanh hơn, đặc biệt quan trọng đối với các loại đèn LED công suất lớn như đèn pha, đèn đường lượng mặt trời.

Nhôm kỹ thuật

Nhôm kỹ thuật là phần đế nhôm được sử dụng để bảo vệ chip LED và hỗ trợ khả năng tản nhiệt trong quá trình hoạt động. Vật liệu này thường có độ bền cao, khả năng chống oxy hóa tốt, không dễ biến dạng khi chịu tác động từ môi trường bên ngoài.

Ngoài vai trò bảo vệ bảng mạch và chip LED, nhôm kỹ thuật còn giúp phân tán nhiệt nhanh chóng, đảm bảo chip LED luôn hoạt động trong điều kiện nhiệt độ phù hợp. Đây là yếu tố quan trọng giúp tăng độ bền và duy trì hiệu suất chiếu sáng lâu dài cho các thiết bị sử dụng chip LED SMD.

Các loại chip LED SMD phổ biến hiện nay

Hiện nay, chip LED SMD được sản xuất với nhiều kích thước và công suất khác nhau nhằm đáp ứng đa dạng nhu cầu chiếu sáng từ dân dụng đến công nghiệp. Mỗi loại chip sẽ có đặc điểm riêng về kích thước, khả năng phát sáng, mức tiêu thụ điện năng và phạm vi ứng dụng. Dưới đây là những dòng chip LED SMD phổ biến nhất hiện nay:

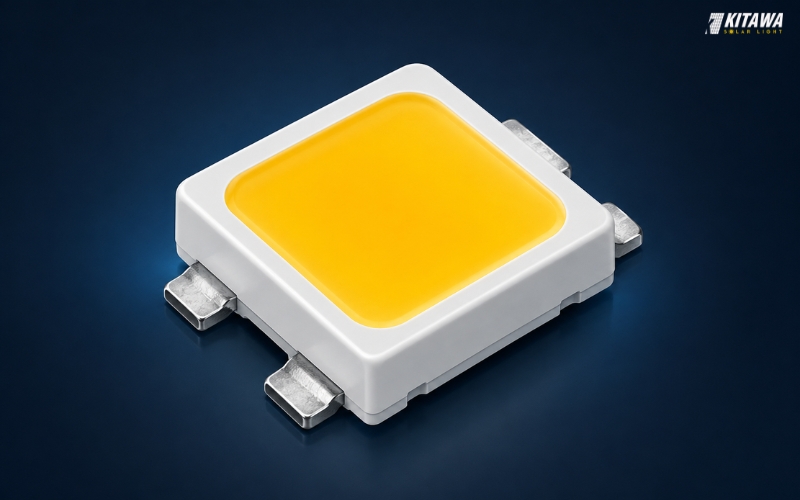

Các loại chip LED SMD phổ biến hiện nay

Các loại chip LED SMD phổ biến hiện nay

Chip LED SMD 2835

Chip LED SMD 2835 có kích thước khoảng 2,8x3,5 mm, được cải tiến từ dòng chip 3528 với hiệu suất phát sáng cao hơn và khả năng tản nhiệt tốt hơn. Loại chip này thường có thiết kế nhỏ gọn, cho ánh sáng đồng đều, tiết kiệm điện và được sử dụng phổ biến trong các sản phẩm như đèn LED âm trần, đèn panel, đèn tuýp LED và đèn chiếu sáng dân dụng.

Chip LED SMD 3030

Chip LED SMD 3030 có kích thước 3,0x3,0 mm, nổi bật với khả năng hoạt động ổn định và công suất chiếu sáng cao hơn so với một số dòng chip kích thước nhỏ. Nhờ khả năng chịu nhiệt tốt, chip SMD 3030 thường được ứng dụng trong các loại đèn yêu cầu độ sáng mạnh như đèn đường LED, đèn pha LED, đèn công nghiệp và đèn chiếu sáng ngoài trời.

Chip LED SMD 3528

Chip LED SMD 3528 có kích thước 3,5x2,8 mm, là một trong những dòng chip LED được sử dụng phổ biến trong thời gian dài nhờ thiết kế đơn giản, giá thành hợp lý và khả năng tiết kiệm điện tốt. Loại chip này thường được ứng dụng trong đèn dây LED, đèn trang trí, bảng hiệu quảng cáo và các thiết bị chiếu sáng có yêu cầu công suất vừa phải.

Chip LED SMD 5050

Chip LED SMD 5050 có kích thước 5,0x5,0 mm, lớn hơn nhiều dòng chip thông thường nên có khả năng tích hợp nhiều mắt LED trên cùng một chip. Nhờ đó, chip SMD 5050 tạo ra nguồn sáng mạnh, độ phủ ánh sáng rộng và thường được sử dụng trong đèn LED công suất cao, đèn trang trí RGB, đèn pha và các thiết bị cần cường độ sáng lớn.

Chip LED SMD 5730

Chip LED SMD 5730 có kích thước 5,7x3,0 mm, thuộc nhóm chip LED công suất cao với ưu điểm nổi bật là độ sáng mạnh và khả năng hoạt động bền bỉ. Dòng chip này thường được trang bị trong các loại đèn cần hiệu suất chiếu sáng cao như đèn đường LED, đèn nhà xưởng, đèn pha LED và đèn năng lượng mặt trời.

Nhìn chung, việc lựa chọn loại chip LED SMD phù hợp sẽ phụ thuộc vào mục đích sử dụng, yêu cầu về độ sáng, công suất và môi trường lắp đặt. Trong đó, các dòng chip như SMD 2835, 3030, 5050 và 5730 hiện đang được sử dụng rộng rãi nhờ sự cân bằng giữa hiệu suất chiếu sáng, độ bền và khả năng tiết kiệm năng lượng.

Ưu điểm của chip LED SMD

Hiệu suất chiếu sáng cao: Chip LED SMD có khả năng chuyển đổi điện năng thành ánh sáng hiệu quả, giúp tạo ra nguồn sáng mạnh nhưng vẫn tiết kiệm điện năng.
Tiết kiệm năng lượng: So với các loại đèn truyền thống, chip LED SMD tiêu thụ ít điện hơn, giúp giảm chi phí vận hành trong quá trình sử dụng.
Kích thước nhỏ gọn: Thiết kế nhỏ giúp dễ dàng bố trí nhiều chip trên cùng một bảng mạch, tăng khả năng phát sáng và tạo sự linh hoạt trong thiết kế đèn.
Ánh sáng đồng đều: Chip LED SMD cho khả năng phân bố ánh sáng rộng, hạn chế tình trạng nhấp nháy hoặc tạo điểm sáng không đồng đều.
Khả năng tản nhiệt tốt: Cấu tạo gắn trực tiếp trên bảng mạch kết hợp với vật liệu hỗ trợ tản nhiệt giúp chip hoạt động ổn định, hạn chế quá nhiệt.
Tuổi thọ cao: Chip LED SMD có độ bền tốt, khả năng hoạt động trong thời gian dài và ít xảy ra tình trạng hư hỏng khi được sử dụng đúng cách.
Ứng dụng đa dạng: Được sử dụng rộng rãi trong nhiều thiết bị chiếu sáng như đèn pha LED, đèn đường năng lượng mặt trời, đèn dân dụng, đèn công nghiệp,...
Chi phí hợp lý: So với nhiều công nghệ LED khác, chip LED SMD có mức giá phù hợp nhưng vẫn đảm bảo hiệu quả chiếu sáng và độ bền cao.

Qua những thông tin trên, có thể hiểu rõ hơn chip LED SMD là gì cũng như cấu tạo, nguyên lý hoạt động và những ưu điểm nổi bật của loại chip LED này. Với khả năng chiếu sáng hiệu quả, tiết kiệm điện, độ bền cao và khả năng ứng dụng linh hoạt, chip LED SMD đang trở thành lựa chọn phổ biến trong nhiều thiết bị chiếu sáng hiện nay.

Đặc biệt, các sản phẩm đèn LED sử dụng chip SMD chất lượng cao sẽ giúp đảm bảo nguồn sáng ổn định, nâng cao hiệu suất hoạt động và tối ưu chi phí trong quá trình sử dụng. Nếu bạn đang tìm kiếm các mẫu đèn năng lượng mặt trời ứng dụng công nghệ LED hiện đại, KITAWA cung cấp đa dạng sản phẩm với khả năng chiếu sáng mạnh mẽ, bền bỉ và phù hợp với nhiều nhu cầu lắp đặt khác nhau.
