Cách đấu nối inverter hòa lưới an toàn, đúng kỹ thuật

Cách đấu nối inverter hòa lưới an toàn, đúng kỹ thuật

CONTENT TEAM KITAWA
Thứ Năm, 16/11/2023
Nội dung bài viết

Đối với thợ kỹ thuật chuyên hoạt động trong lĩnh vực điện thì cách đấu nối inverter hòa lưới không khó. Tuy nhiên nếu bạn chưa có kinh nghiệm mà vẫn muốn tự mình thực hiện thì hãy tham khảo cách đấu nối inverter năng lượng mặt trời được các chuyên gia của Kitawa hướng trong bài viết dẫn dưới đây.

Đấu nối inverter hòa lưới điện năng lượng mặt trời là gì?

Cách đấu nối inverter hòa lưới là các thao tác lắp đặt inverter hòa lưới trong hệ thống điện mặt trời. Tất cả các bước thực hiện cần đúng nguyên lý inverter hòa lưới điện mặt trời hoạt động. Từ đó giúp hệ thống vận hành an toàn và hiệu quả nhất.

Lợi ích đấu nối inverter hòa lưới đúng kỹ thuật

Cách đấu nối biến tần inverter hòa lưới điện mặt trời đúng kỹ thuật mang đến nhiều lợi ích cho người dùng điện:

  • Trước tiên, người dùng sẽ được đảm bảo an toàn tối đa khi sử dụng điện mặt trời

  • Khi đấu nối, lắp đặt inverter hòa lưới đúng kỹ thuật, dòng điện một chiều sẽ được chuyển hóa thành dòng điện xoay chiều một cách chuẩn.

  • Cách đấu nối inverter năng lượng mặt trời đúng kỹ thuật cũng góp phần nâng cao hiệu quả bảo vệ điện áp thấp. Đồng thời hạn chế tối đa tình trạng quá tải, quá áp, chạm đất hay ngắt mạch.

  • Đây cũng là giải pháp góp phần bảo vệ tốt cho các thiết bị điện tử.

  • Đấu nối inverter hòa lưới đúng nguyên lý kỹ thuật cũng giúp giảm hao hụt điện năng khi chuyển đổi.

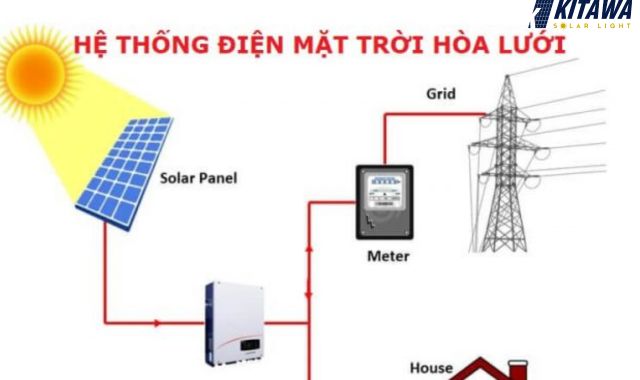

Cách đấu nối inverter hòa lưới mang đến rất nhiều lợi ích

Cách đấu nối inverter hòa lưới mang đến rất nhiều lợi ích

Chuẩn bị thiết bị cho quá trình đấu nối inverter hòa lưới

Để quá trình đấu nối inverter hòa lưới diễn ra nhanh chóng, thuận lợi, bạn cần chuẩn bị đầy đủ các thiết bị cần thiết để làm nên hệ thống điện mặt trời. Theo đó, các thiết bị cần chuẩn bị bao gồm:

  • Inverter hòa lưới

  • Tấm pin năng lượng mặt trời và bộ phụ kiện để lắp đặt pin

  • Bộ điều khiển sạc năng lượng mặt trời

  • Pin hoặc ac quy đối với hệ thống điện mặt trời hòa lưới có dự trữ.

  • Các thiết bị đóng cắt và các loại dây dẫn như dây tiếp đất, dây dẫn AC, DC

  • Cổng MC4

  • Thiết bị đo DC/AC

  • Đồng hồ đo điện trở, điện áp và cường độ dòng điện.

  • Ngoài ra, trước khi tiến hành đấu nối inverter hòa lưới bạn cần tắt nguồn điện và kiểm tra lại toàn bộ các dây dẫn trước khi tiến hành đấu dây.

>> Xem ngay: Bảng giá lắp đặt điện mặt trời áp mái

Hướng dẫn cách đấu nối inverter hòa lưới chuẩn kỹ thuật

Dựa trên nguyên lý inverter hòa lưới điện mặt trời hoạt động, chúng ta sẽ thực hiện các bước đấu nối như sau:

  • Bước 1: Lắp các tấm pin năng lượng mặt trời với nhau bằng cách sử dụng các cổng MC4 được trang bị sau các tấm pin. Tùy theo mục đích tăng tổng điện áp hay tăng tổng dòng điện, bạn có thể lắp các tấm pin thành mạch nối tiếp, mạch song song hoặc mạch hỗn hợp. Tuy nhiên cần chú ý các đầu kết nối phải được gắn chặt với nhau để tránh việc phóng điện khi sử dụng.

  • Bước 2: Sử dụng dây dẫn để kết nối cổng DC của inverter với chuỗi tấm pin. Lưu ý cực (-) nối với cực (-) và cực (+) nối với cực (+). Để dây dẫn không bị đứt thì nên luồn chúng vào bên trong ống bảo vệ.

  • Bước 3: Trên inverter, bạn thấy có 3 chân lửa và chân trung tính của cổng AC. Bạn cần đấu nối với cổng kết nối tương ở tủ điện. Đối với cách đấu nối biến tần inverter hòa lưới 3 pha, bạn chọn inverter 3 pha sau đó kết nối 3 dây nóng và 1 dây mát đến tủ điện tương ứng.

  • Bước 4: Nối tiếp đất để hệ thống xả điện áp cảm ứng từ tấm pin, khung giàn.

  • Bước 5: Kết nối các tải tiêu thụ điện với các cổng của tủ điện để được cấp điện.

  • Bước 6: Đấu nối tủ điện và công tơ điện

  • Bước 7: Đấu nối công tơ điện đến nguồn lưới điện quốc gia

  • Bước 8: Kiểm tra toàn bộ hệ thống đấu nối và vận hành.

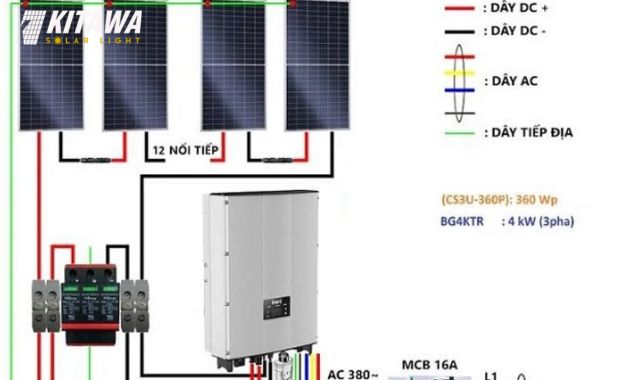

Sơ đồ đấu nối inverter hòa lưới

Sơ đồ đấu nối inverter hòa lưới

Một số lưu ý khi đấu nối inverter hòa lưới điện mặt trời

Với các bước hướng dẫn chi tiết ở trên, bạn đã thấy cách đấu nối inverter hòa lưới không quá khó. Tuy nhiên để đạt được hiệu quả tốt nhất, bạn cần lưu ý một số vấn đề dưới đây:

  • Đảm bảo vị trí lắp các tấm pin năng lượng mặt trời phải vững chắc để đỡ được trọng lượng của các tấm pin. Nên ưu tiên lắp hệ thống điện mặt trời trên mái nhà và cần bảo trì, sửa chữa lại khung mái cho chắc chắn.

  • Khi lắp đặt hệ thống tấm pin cần đo chính xác kích thước không gian phù hợp với trọng lượng, kích thước tấm pin. Ngoài ra, nên chừa một khoảng không gian để khi cần có thể bổ sung thêm tấm pin. Bên cạnh đó, nên chọn inverter có thể mở rộng khi cần để không phải thay thế cái mới.

  • Nên lắp đặt các tấm pin hướng về phía mặt trời mọc và không bị che bởi cây cối hay các tòa nhà khác.

  • Cần lắp hệ thống khung, đường ray trên mái nhà chắc chắn với độ dốc chính xác trước khi lắp các tấm pin.

  • Gắn cố định các tấm pin trên giá đỡ hoặc đường ray để chúng không bị trượt khỏi mái nhà.

  • Các dây dẫn được sử dụng khi kết nối các tấm pin cần được cách điện, chống thấm và tiếp đất để tránh điện giật.

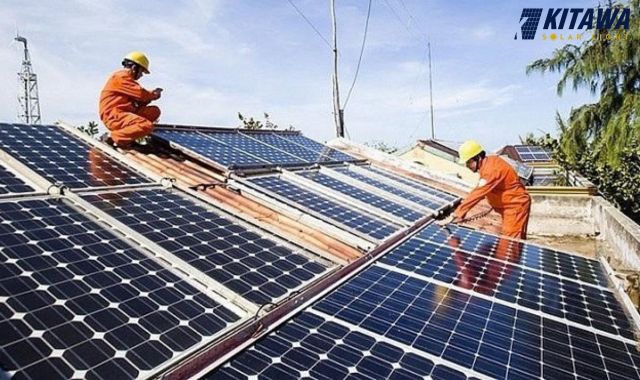

Cần lưu ý một số vấn đề khi đấu nối inverter hòa lưới năng lượng mặt trời

Cần lưu ý một số vấn đề khi đấu nối inverter hòa lưới năng lượng mặt trời

Nên thuê đơn vị lắp điện hay đấu nối inverter tại nhà?

Bạn đã thấy cách đấu nối inverter hòa lưới điện mặt trời mặt trời có liên quan đến hệ thống dây điện. Việc đấu nối cần được thực hiện một cách chính xác và đúng kỹ thuật để đảm bảo an toàn cho cả người lắp đặt và người sử dụng điện. Vì vậy nếu bạn không có kinh nghiệm trong việc lắp đặt hệ thống điện thì nên nhờ đến dịch vụ lắp đặt chuyên nghiệp.

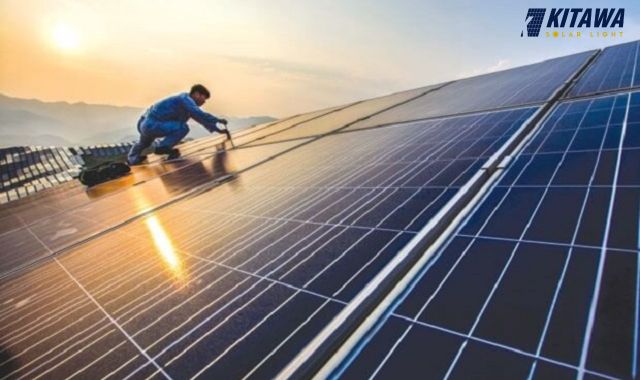

Để đảm bảo an toàn, hiệu quả nên thuê thợ kỹ thuật chuyên nghiệp để đấu nối inverter

Công ty lắp đặt điện hoặc thợ điện có chuyên môn kỹ thuật sẽ giúp đấu nối inverter hòa lưới đúng cách. Đồng thời họ biết cách xử lý các sự cố phát sinh khi lắp đặt. Nhờ vậy sẽ đảm bảo an toàn cho người sử dụng sau này.

Kết luận

Trên đây là hướng dẫn chi tiết cách đấu nối inverter hòa lưới điện năng lượng mặt trời. Hy vọng những hướng dẫn ở trên sẽ giúp bạn thực hiện việc lắp đặt hệ thống điện thành công. Tuy nhiên nếu không nắm chắc về kỹ thuật, bạn không nên tự mình thực hiện mà nên nhờ đến sự trợ giúp của người có chuyên môn.
