Bạn đang tìm hiểu về bộ điều khiển sạc năng lượng mặt trời? Đây là một thiết bị không thể thiếu trong bất kỳ hệ thống điện mặt trời nào, đóng vai trò quan trọng trong việc bảo vệ và tối ưu hóa hiệu suất của pin năng lượng mặt trời. Cùng KITAWA tìm hiểu về bộ điều khiển sạc năng lượng mặt trời qua bài viết dưới đây nhé!

Bộ điều khiển sạc năng lượng mặt trời là gì?

Bộ điều khiển sạc năng lượng mặt trời là thiết bị điện tử thông minh, được mô tả như một bộ sạc pin thông minh là một trong những thành phần quan trọng của hệ thống bảng điều khiển năng lượng mặt trời có pin. Có chức năng chính là hoạt động như một bộ điều khiển kiểm soát quá trình sạc điện từ  tấm pin mặt trời vào pin lưu trữ, đảm bảo pin luôn ở trạng thái sạc ổn định.

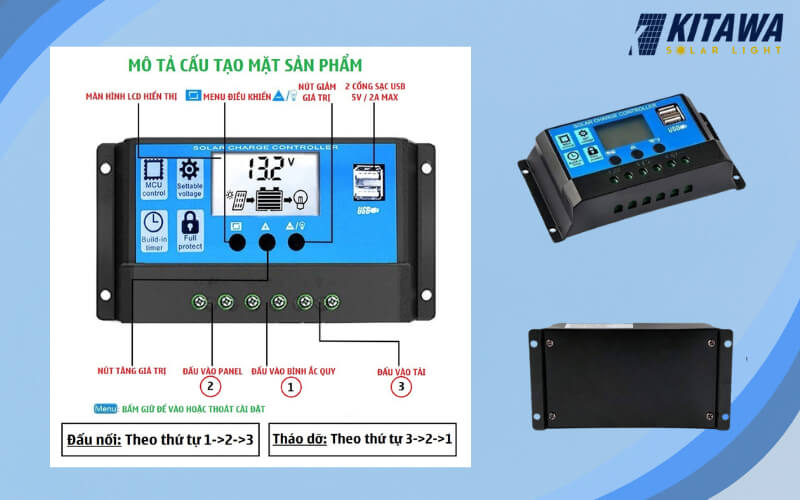

Minh hoạ một bộ điều khiển sạc năng lượng mặt trời

Minh hoạ một bộ điều khiển sạc năng lượng mặt trời

Nguyên lý bộ điều khiển sạc năng lượng mặt trời

Dòng điện di chuyển từ nơi có điện áp cao đến nơi có điện áp thấp

Đầu tiên, bộ điều khiển sạc năng lượng mặt trời cũng hoạt động theo nguyên lý cơ bản của dòng điện là điện được chạy từ nơi có điện áp cao đến nơi có điện áp thấp.

Vào ban ngày, các tấm pin mặt trời sẽ có điện áp cao vì tạo ra được nhiều năng lượng do có nhiều ánh nắng mặt trời, trong khi điện áp của ngân hàng pin thấp, khi đó điện dư sẽ được gửi để lưu trữ trong pin. Ngược lại, vào ban đêm, pin lưu trữ có điện áp cao hơn các tấm pin vì chúng đều được sạc đầy vào ban ngày.

Đo điện áp của pin lưu trữ

Để ngăn điện áp cao ở các pin lưu trữ di chuyển đến các tấm pin mặt trời, bộ điều khiển sạc pin năng lượng mặt trời đã ra đời và được sử dụng để lưu trữ điện ở pin lưu trữ. Vì vậy, bộ điều khiển sạc pin năng lượng mặt trời hoạt động bằng cách đo điện áp của pin lưu trữ và các tấm pin mặt trời để điều chỉnh dòng điện sạc phù hợp với pin lưu điện.

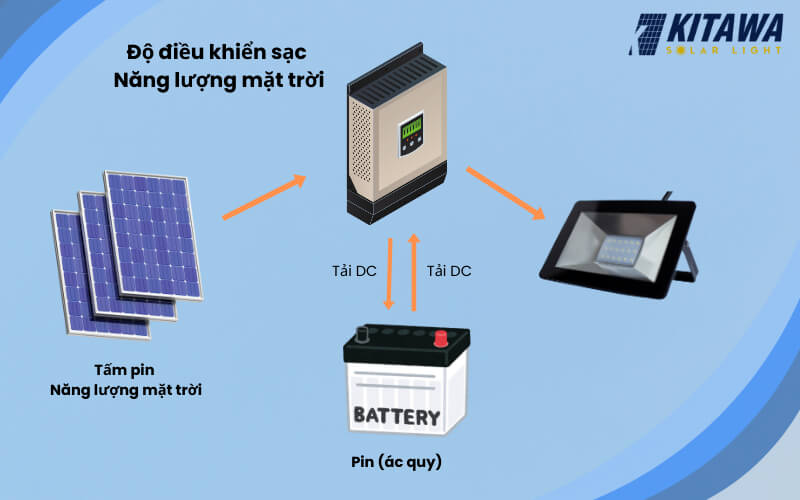

Nguyên lý hoạt động của bộ điều khiển sạc năng lượng mặt trời

Nguyên lý hoạt động của bộ điều khiển sạc năng lượng mặt trời

Điều chỉnh lượng pin

Khi pin được sạc đầy, bộ điều khiển sẽ giảm lượng điện chạy vào pin để tránh tình trạng pin sạc quá mức. Ngược lại, khi pin năng lượng mặt trời dần cạn kiệt hoặc gần hết, bộ điều khiển sạc pin năng lượng mặt trời sẽ giúp đưa một lượng lớn năng lượng vào pin và sạc pin nhanh chóng. Khi những tấm pin được sạc gần đầy hoặc đang được sử dụng, bộ điều khiển sạc pin năng lượng mặt trời sẽ cung cấp một lượng điện có công suất nhỏ hơn đến pin thông qua một lần sạc nhỏ giọt để giữ cho pin luôn sẵn sàng cung cấp năng lượng.

Tự động ngắt các tải không quan trọng

Ngoài ra, bộ điều khiển sạc pin năng lượng mặt trời còn có khả năng tự động ngắt các tải không quan trọng khỏi pin dự phòng khi điện áp giảm xuống dưới một ngưỡng nhất định. Đây là một quá trình được gọi là ngắt kết nối điện áp thấp và nó giúp ngăn chặn việc xả quá mức năng lượng của pin.

Các tính năng của bộ sạc pin năng lượng mặt trời

Bảo vệ bình Ắc quy

Một trong những chức năng quan trọng nhất của bộ điều khiển sạc năng lượng mặt trời là bảo vệ bình ắc quy khỏi các tình trạng có thể gây hư hỏng. Bộ điều khiển giám sát liên tục điện áp và dòng điện, đảm bảo rằng bình ắc quy không bị sạc quá mức hay xả quá mức. Khi điện áp đạt đến mức tối đa hoặc tối thiểu an toàn, bộ điều khiển sẽ tự động ngắt kết nối để ngăn chặn hư hỏng. Ngoài ra, nó còn ngăn chặn dòng điện đi ngược từ ắc quy lên tấm pin, đảm bảo an toàn cho toàn bộ hệ thống. Bên cạnh đó, nó sẽ kiểm soát điện áp đầu vào pin lưu trữ, tạm dừng sạc khi điện áp pin tăng đến một mức nhất định. Theo dõi trạng thái sạc pin, điện áp pin thông qua màn hình tích hợp.

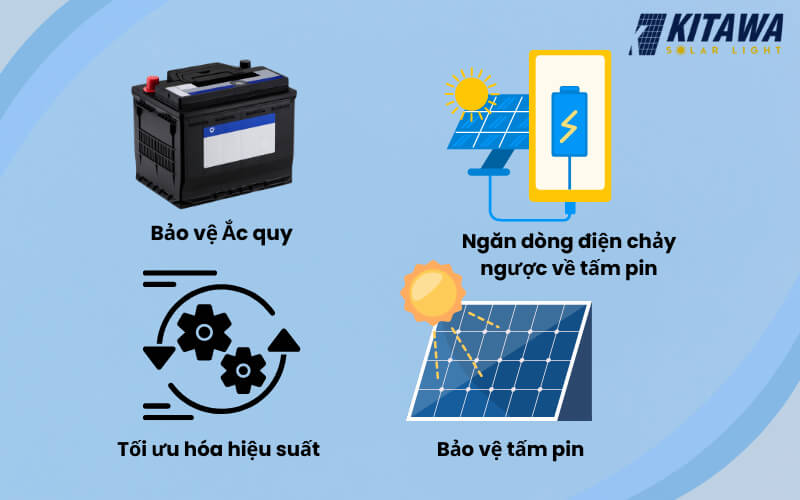

Những tính năng nổi bật của bộ điều khiển sạc pin năng lượng mặt trời

Những tính năng nổi bật của bộ điều khiển sạc pin năng lượng mặt trời

Ngăn dòng điện chảy ngược về tấm pin

Bộ điều khiển sạc năng lượng mặt trời cũng có thể kiểm soát dòng điện ngược. Ngăn ngừa điện áp từ pin chảy ngược về các tấm pin mặt trời khi các tấm pin mặt trời không thể tạo ra điện (khi trời mưa hoặc trời tối).

Tối ưu hóa hiệu suất

Một chức năng khác không thể thiếu của bộ điều khiển sạc là tối ưu hóa hiệu suất việc sạc pin, giúp đạt hiệu suất cao nhất từ tấm pin mặt trời. Bộ điều khiển điều chỉnh dòng điện và điện áp một cách thông minh để đảm bảo năng lượng được chuyển đổi và lưu trữ một cách hiệu quả nhất. Điều này không chỉ giúp tối đa hóa lượng điện năng được lưu trữ mà còn giảm thiểu tổn thất năng lượng, nâng cao hiệu quả toàn bộ hệ thống.

Bảo vệ tấm pin và tăng tuổi thọ hệ thống

Bộ điều khiển sạc năng lượng mặt trời cũng đóng vai trò quan trọng trong việc bảo vệ tấm pin mặt trời khỏi hư hỏng do dòng điện ngược. Vì bộ điều khiển sạc pin năng lượng mặt trời sẽ sử dụng các điốt chặn hoặc các mạch điện tử để ngăn chặn dòng điện đi ngược từ bình ắc quy lên tấm pin, đặc biệt là vào ban đêm khi tấm pin không sản xuất điện. Điều này giúp kéo dài tuổi thọ của tấm pin và đảm bảo hiệu suất hoạt động ổn định. Ngoài ra, nhờ việc bảo vệ ắc quy, bộ điều khiển giúp tăng tuổi thọ của cả hệ thống điện mặt trời.

>> Xem thêm: Bảng giá lắp điện mặt trời áp mái chi tiết nhất

Bộ điều khiển sạc pin năng lượng mặt trời PWM và MPPT là gì?

Hiện nay, có hai loại bộ điều khiển sạc pin năng lượng mặt trời: bộ điều khiển sạc pin năng lượng mặt trời PWM và bộ điều khiển sạc pin năng lượng mặt trời điện tích MPPT:

Bộ điều khiển sạc pin năng lượng mặt trời PWM (Pulse Width Modulation)

Là bộ điều khiển sạc năng lượng mặt trời điều chỉnh công suất bằng cách thay đổi độ rộng xung. Vì có hiệu suất chuyển đổi năng lượng thấp nên PWM có giá thành tương đối rẻ hơn MPPT. PWM sử dụng các mạch điện tử transistor đóng cắt liên tục với tần số cao để ổn áp sạc cho ắc quy, phương pháp này có nhược điểm lớn là làm hao phí khoảng trên dưới 20% lượng điện sạc từ hệ thống pin năng lượng mặt trời.

Bộ điều khiển sạc pin năng lượng mặt trời PWM kết nối trực tiếp mảng năng lượng mặt trời của bạn với một ngân hàng pin. Trong khi sạc pin, điện áp của pin tăng lên, dẫn đến tăng điện áp của bảng điều khiển năng lượng mặt trời đang sạc pin. Bạn chỉ có thể sử dụng các tấm pin mặt trời được sản xuất để hoạt động với điện áp của bộ điều khiển sạc và pin.

Bộ điều khiển sạc pin năng lượng mặt trời MPPT (Maximum Power Point Tracking)

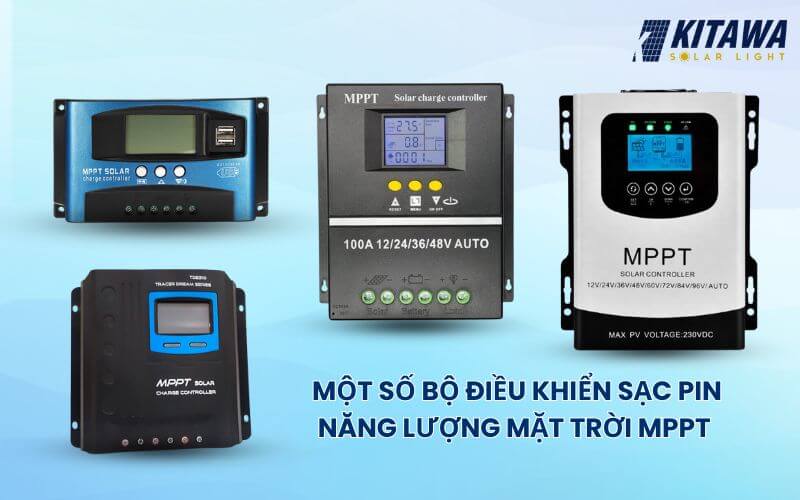

Một số bộ điều khiển sạc pin năng lượng mặt trời MPPT phổ biến

Một số bộ điều khiển sạc pin năng lượng mặt trời MPPT phổ biến

MPPT là viết tắt của trình theo dõi điểm công suất tối đa; bộ phận tiên tiến hơn nhiều so với bộ điều khiển sạc năng lượng mặt trời PWM. Bộ điều khiển MPPT cho phép tấm pin mặt trời hoạt động ở điểm công suất tối đa.

Bộ điều khiển sạc pin năng lượng mặt trời MPPT hoạt động dựa trên nguyên lý theo dõi liên tục điện áp và dòng điện của tấm pin mặt trời để xác định điểm làm việc tối ưu. Sau đó, bộ điều khiển sẽ điều chỉnh điện áp và dòng điện đầu ra sao cho phù hợp với đặc tính của ắc quy, đảm bảo lượng điện năng được chuyển đổi và lưu trữ là lớn nhất.

Bộ điều khiển MPPT có khả năng tự động tìm và duy trì điểm làm việc tối ưu của tấm pin mặt trời, giúp tăng hiệu suất chuyển đổi năng lượng lên đến 30% so với PWM.

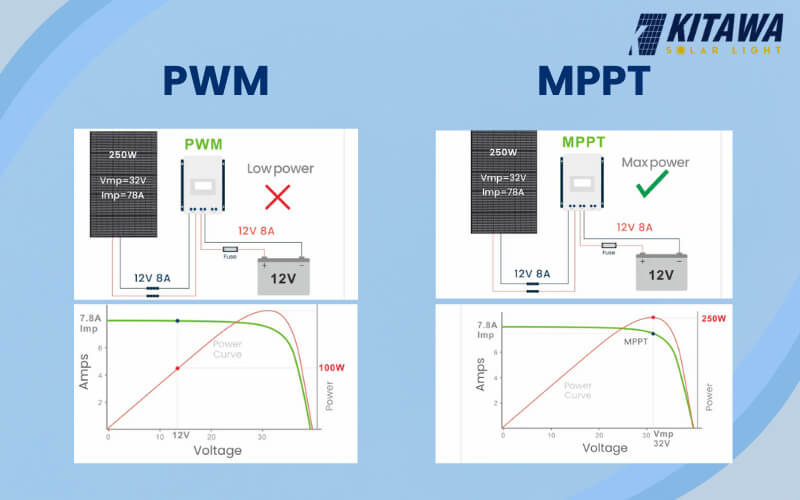

So sánh bộ điều khiển sạc năng lượng PWM và MPPT

So sánh bộ điều khiển sạc năng lượng PWM và MPPT

Giá bộ điều khiển sạc pin năng lượng mặt trời

Giá bộ điều khiển sạc năng lượng mặt trời phụ thuộc vào nhiều yếu tố như công suất, thương hiệu, loại (PWM hay MPPT) và các tính năng đi kèm. Hiện nay, giá bộ điều khiển sạc pin năng lượng mặt trời có giá dao động từ 630.000 VNĐ - 9.500.000 VNĐ, trong đó giá bộ điều khiển sạc pin năng lượng mặt trời dòng sạc tối đa 10A có giá từ 470.000 VNĐ - 900.000 VNĐ. Bộ điều khiển sạc pin năng lượng mặt trời có dòng sạc điện lớn như 40A - 60A, có giá dao động từ: 1.000.000 VNĐ - 5.500.000 VNĐ. Và dòng sạc điện 100A có giá từ 7.900.000 VNĐ - 9.500.000 VNĐ.

>> Xem thêm: Tổng hợp phụ kiện lắp đặt pin năng lượng mặt trời

Lời kết

KITAWA vừa chia sẻ một vài thông tin cần biết về bộ điều khiển sạc năng lượng mặt trời. Nếu cần đặt mua pin mặt trời chính hãng, bạn hãy liên hệ đến KITAWA để được tư vấn, hỗ trợ chu đáo!

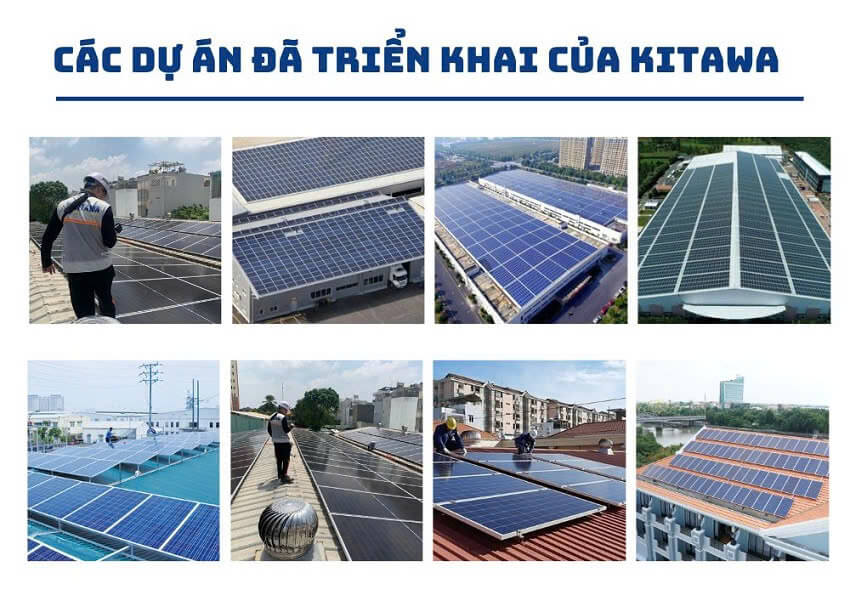

Các dự án KITAWA đã triển khai
