Cảm biến PIR là gì? Nguyên lý hoạt động trên đèn năng lượng mặt trời

Cảm biến PIR là cảm biến hồng ngoại thụ động, có khả năng phát hiện chuyển động dựa trên sự thay đổi bức xạ hồng ngoại trong vùng quan sát. Trên đèn năng lượng mặt trời, PIR thường kết hợp với bộ điều khiển để thay đổi cấp độ sáng theo chế độ được thiết lập. Cùng KITAWA tìm hiểu cấu tạo, nguyên lý hoạt động của cảm biến PIR trên đèn năng lượng mặt trời và lưu ý khi lắp đặt loại đèn này.

Cảm biến PIR là gì?

PIR (Passive Infrared) là cảm biến hồng ngoại thụ động, được sử dụng để phát hiện chuyển động thông qua sự thay đổi bức xạ hồng ngoại trong vùng cảm biến. PIR không chủ động phát sóng hoặc tín hiệu ra môi trường mà tiếp nhận bức xạ hồng ngoại từ các vật thể xung quanh để nhận biết sự thay đổi.

Với đặc điểm hoạt động thụ động, cảm biến PIR thường được ứng dụng trong đèn chiếu sáng, đèn năng lượng mặt trời, thiết bị điện và các hệ thống tự động hóa. Khi được tích hợp vào thiết bị, PIR có thể gửi tín hiệu đến bộ điều khiển để thiết bị thực hiện chức năng tương ứng theo chế độ đã thiết lập.

Về cấu tạo, cảm biến PIR gồm các bộ phận chính:

• Phần tử cảm biến hồng ngoại: Tiếp nhận sự thay đổi bức xạ hồng ngoại từ môi trường.
• Thấu kính Fresnel: Phân vùng và định hướng bức xạ hồng ngoại đến phần tử cảm biến, đồng thời góp phần định hình vùng phát hiện.
• Mạch xử lý tín hiệu: Tiếp nhận và xử lý tín hiệu từ phần tử cảm biến để tạo tín hiệu điều khiển.
• Vỏ bảo vệ: Bảo vệ linh kiện bên trong và cố định các bộ phận của cảm biến.

Tùy thiết kế, module PIR có thể được tích hợp các mạch xử lý hoặc linh kiện khác nhau trong cùng cụm cảm biến.

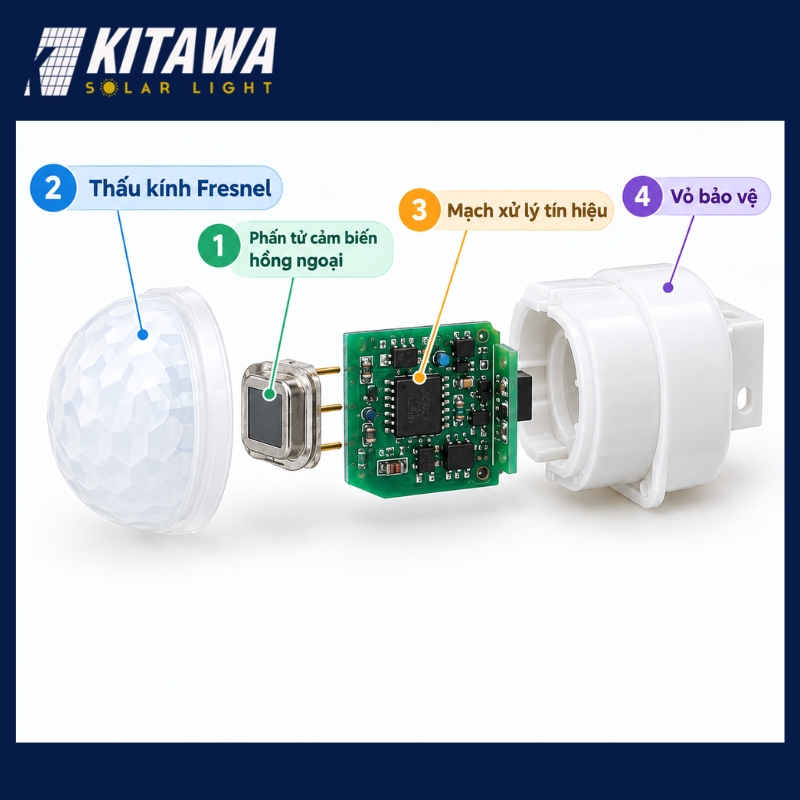

Cấu tạo cơ bản của cảm biến PIR

Cảm biến PIR hoạt động như thế nào?

Nguyên lý hoạt động của cảm biến PIR dựa trên việc nhận biết sự thay đổi bức xạ hồng ngoại trong vùng quan sát. Khi người hoặc vật thể di chuyển qua vùng phát hiện, bức xạ hồng ngoại tác động lên phần tử cảm biến thay đổi theo thời gian, tạo ra tín hiệu để mạch xử lý nhận biết chuyển động.

Quá trình hoạt động có thể khái quát qua 4 bước:

• Bước 1 – Tiếp nhận: Phần tử PIR tiếp nhận bức xạ hồng ngoại từ môi trường trong phạm vi quan sát.
• Bước 2 – Phát hiện thay đổi: Khi người hoặc vật thể di chuyển qua vùng phát hiện, lượng bức xạ hồng ngoại tác động lên cảm biến thay đổi.
• Bước 3 – Xử lý: Tín hiệu thay đổi được chuyển thành tín hiệu điện và đưa đến mạch xử lý để xác định có chuyển động.
• Bước 4 – Phát tín hiệu: Sau khi xác định chuyển động, cảm biến gửi tín hiệu đến thiết bị được kết nối để thực hiện chức năng đã cài đặt.

Cảm biến PIR không đo khoảng cách hay hình ảnh của vật thể mà tập trung vào sự thay đổi bức xạ hồng ngoại theo thời gian để nhận biết chuyển động.

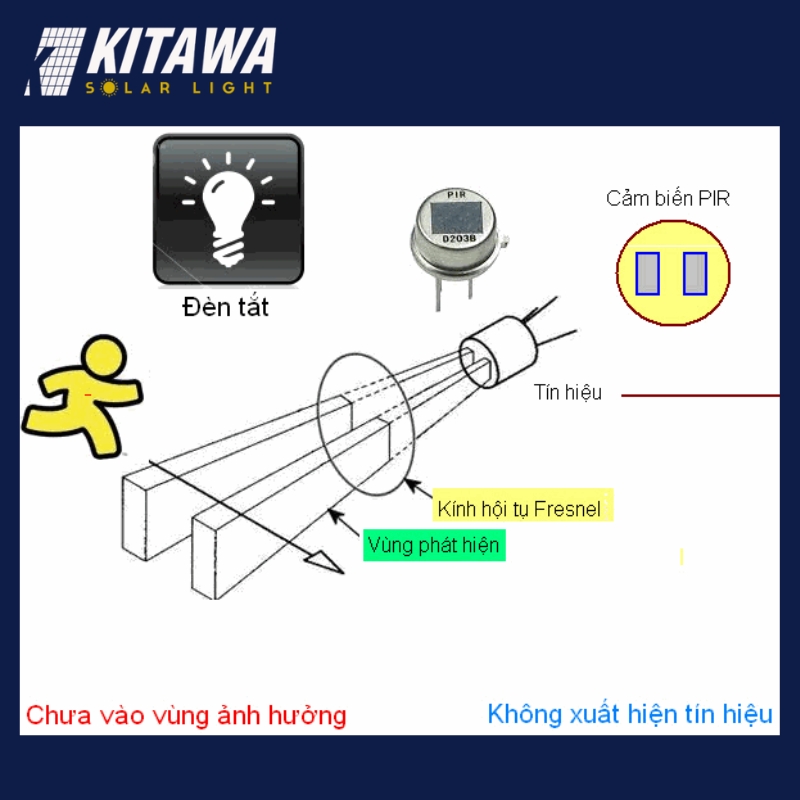

Nguyên lý hoạt động của cảm biến PIR

Cảm biến PIR trên đèn năng lượng mặt trời hoạt động như thế nào?

Trên đèn năng lượng mặt trời, PIR giúp hệ thống nhận biết khi có chuyển động trong khu vực chiếu sáng để bộ điều khiển đưa ra phản hồi phù hợp. Nhờ đó, đèn có thể thay đổi trạng thái hoặc cấp độ sáng theo nhu cầu sử dụng thay vì duy trì một chế độ cố định trong suốt thời gian hoạt động.

PIR phối hợp với bộ điều khiển như thế nào?

PIR và bộ điều khiển đảm nhiệm hai chức năng khác nhau trong hệ thống. PIR cung cấp tín hiệu về chuyển động, còn bộ điều khiển sử dụng tín hiệu này để quản lý hoạt động của LED theo chế độ được thiết lập.

• Khi xuất hiện chuyển động trong vùng quan sát, cảm biến tạo tín hiệu gửi đến bộ điều khiển.
• Mạch điều khiển xác định phản hồi tương ứng dựa trên chương trình hoạt động của đèn.
• Đèn có thể tăng sáng, chuyển chế độ hoặc thực hiện phản hồi khác tùy thiết kế của từng model.
• Khi không còn chuyển động trong khoảng thời gian được thiết lập, đèn có thể giảm sáng hoặc trở về trạng thái ban đầu.

Có thể hình dung toàn bộ quá trình bằng sơ đồ:

Chuyển động → PIR phát hiện → bộ điều khiển xử lý → LED thay đổi trạng thái

Cách phối hợp này cũng có thể được ứng dụng trên các thiết bị chiếu sáng lớn. Khi lựa chọn đèn pha năng lượng mặt trời KITAWA có cảm biến, cần kiểm tra thông số và chế độ hoạt động của từng model để biết PIR có được tích hợp hay không.

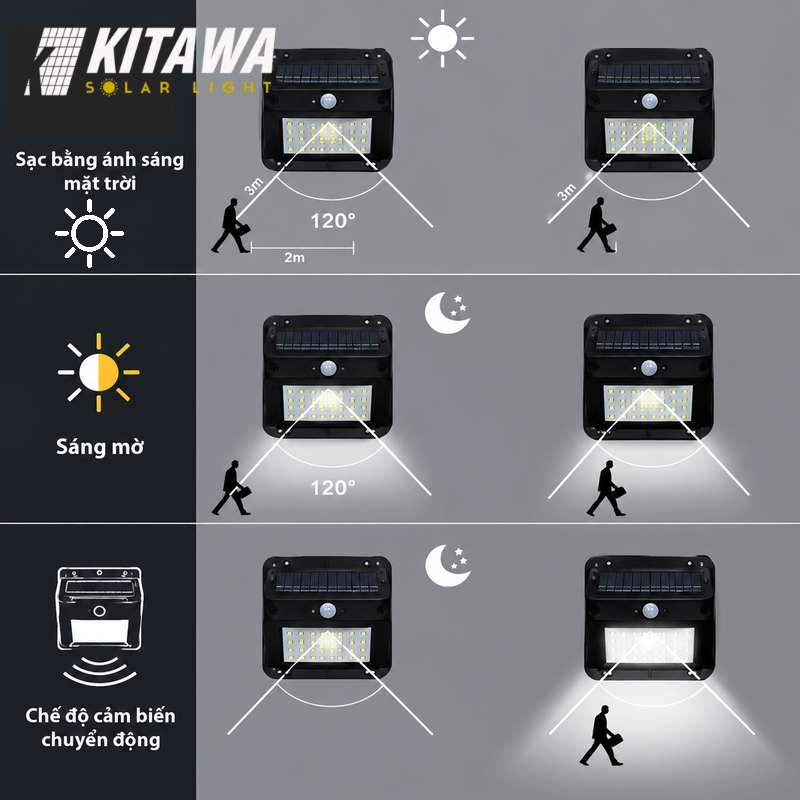

PIR phát hiện chuyển động và gửi tín hiệu đến bộ điều khiển

Đèn thay đổi trạng thái như thế nào khi có chuyển động?

Cách phản hồi của đèn phụ thuộc vào chế độ được thiết lập trên từng sản phẩm. Một cấu hình phổ biến là duy trì mức sáng nền khi khu vực không có chuyển động và tăng sáng khi PIR phát hiện người đi qua.

• Không có chuyển động: Đèn duy trì mức sáng nền hoặc trạng thái đã được cài đặt.
• Có chuyển động: PIR gửi tín hiệu để bộ điều khiển chuyển đèn sang mức sáng cao hơn hoặc chế độ khác.
• Hết chuyển động: Sau khoảng thời gian được thiết lập, đèn có thể giảm về mức sáng ban đầu nếu không phát hiện thêm chuyển động.
• Có chuyển động trở lại: Hệ thống tiếp tục phản hồi theo chương trình đã cài đặt.

Cách hoạt động này phù hợp với các khu vực như sân vườn, lối đi hoặc cổng nhà, nơi có thể sử dụng đèn năng lượng mặt trời sân vườn để kết hợp chiếu sáng và phát hiện chuyển động.

Lưu ý: Mức sáng, thời gian duy trì và số lượng chế độ hoạt động không giống nhau giữa các model, vì vậy không nên áp dụng một cấu hình cố định cho mọi đèn có cảm biến PIR.

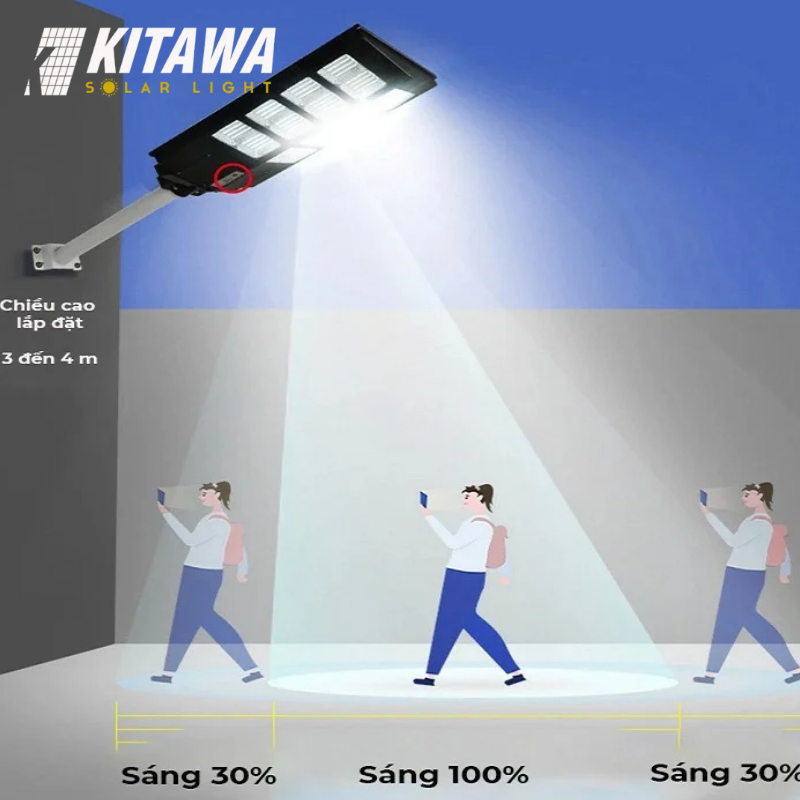

Đèn chuyển mức sáng theo tín hiệu chuyển động từ cảm biến PIR

PIR có phải là cảm biến ánh sáng không?

PIR và cảm biến ánh sáng có chức năng khác nhau dù cả hai có thể cùng được sử dụng trong một hệ thống đèn năng lượng mặt trời. Phân biệt đúng hai loại cảm biến giúp tránh nhầm lẫn về cách đèn tự động bật, tắt và thay đổi độ sáng.

• PIR: Phát hiện thay đổi bức xạ hồng ngoại do chuyển động.
• Cảm biến ánh sáng: Nhận biết môi trường sáng hay tối.
• Bộ điều khiển: Kết hợp các tín hiệu để điều khiển LED theo thiết kế.

PIR không có nhiệm vụ xác định trời sáng hay tối. Hai chức năng này có thể phối hợp trong cùng hệ thống nhưng vẫn đảm nhiệm những nhiệm vụ riêng biệt. Với thiết kế đèn năng lượng mặt trời liền thể, việc phân biệt hai loại tín hiệu này giúp hiểu đúng cách đèn tự động bật, tắt và thay đổi độ sáng.

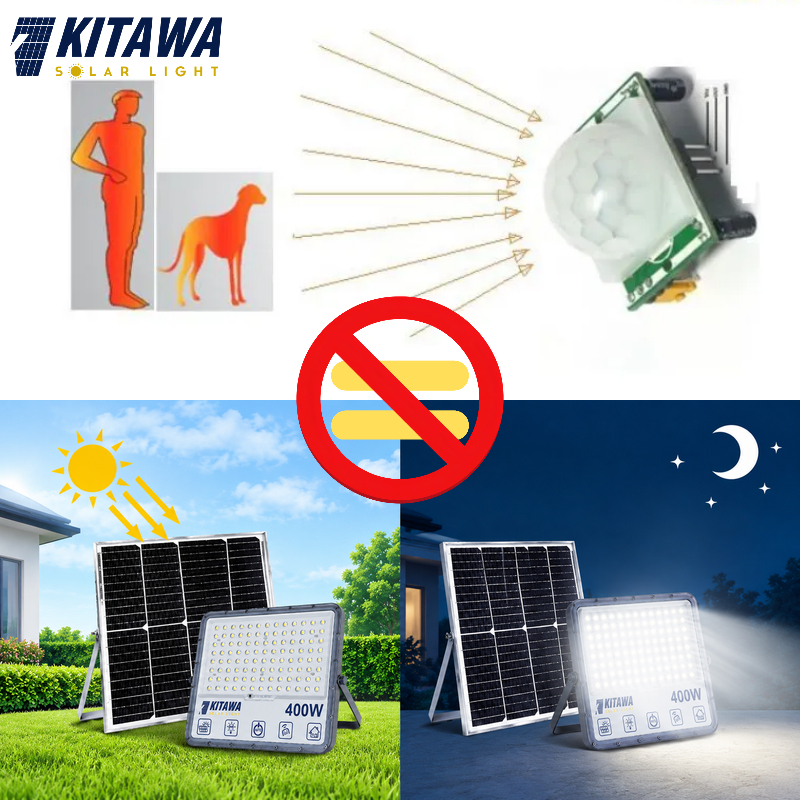

PIR phát hiện chuyển động, cảm biến ánh sáng nhận biết môi trường sáng tối

Lưu ý khi lắp đặt đèn năng lượng mặt trời cảm biến chuyển động PIR

Vị trí, hướng lắp và vùng quan sát có thể ảnh hưởng trực tiếp đến khả năng cảm biến nhận biết chuyển động. Vì vậy, nên khảo sát khu vực thực tế trước khi cố định đèn và xác định hướng di chuyển thường xuyên.

• Bố trí cảm biến để người thường di chuyển ngang qua vùng quan sát thay vì đi thẳng vào cảm biến.
• Hạn chế cây cối, cột, tường hoặc vật thể che khuất trước cảm biến.
• Không đặt PIR quá gần nguồn nhiệt có thể làm thay đổi bức xạ trong vùng cảm biến.
• Lắp đúng chiều cao và góc theo hướng dẫn của nhà sản xuất.
• Sau khi lắp, thử di chuyển ở nhiều hướng để xác định phạm vi cảm biến thực tế.
• Tránh hướng cảm biến trực tiếp vào nguồn nhiệt hoặc khu vực có biến động nhiệt thường xuyên nếu không cần thiết.

Trong thực tế, hiệu quả phát hiện không chỉ phụ thuộc thông số cảm biến mà còn phụ thuộc vị trí lắp, hướng di chuyển và vật cản trong vùng quan sát. Với khu vực sân vườn hoặc lối đi, có thể ưu tiên đèn năng lượng mặt trời sân vườn có tích hợp cảm biến chuyển động tùy thiết kế.

Những câu hỏi thường gặp về cảm biến PIR

Cảm biến PIR có hoạt động vào ban ngày không?

Có. PIR vẫn có thể phát hiện thay đổi bức xạ hồng ngoại vào ban ngày, nhưng việc đèn có phản hồi hay không còn phụ thuộc vào mạch điều khiển và chế độ hoạt động của từng model.

Cảm biến PIR và cảm biến radar có giống nhau không?

Không hoàn toàn. PIR phát hiện dựa trên sự thay đổi bức xạ hồng ngoại, trong khi cảm biến radar sử dụng sóng điện từ để phát hiện chuyển động. Vì vậy, hai loại cảm biến có nguyên lý hoạt động và đặc điểm ứng dụng khác nhau.

Cảm biến PIR có cần bảo trì không?

Cảm biến PIR không có bộ phận cơ khí chuyển động nên việc bảo trì thường tập trung vào kiểm tra bề mặt cảm biến, vật cản và tình trạng hoạt động của thiết bị tích hợp.

PIR có phụ thuộc vào ánh sáng môi trường không?

Không trực tiếp. PIR nhận biết sự thay đổi bức xạ hồng ngoại chứ không dựa vào ánh sáng nhìn thấy. Vì vậy, khả năng phát hiện chuyển động của PIR không phụ thuộc trực tiếp vào việc khu vực sáng hay tối.

Cảm biến PIR có thể phát hiện chuyển động ở khoảng cách bao xa?

Khoảng cách phát hiện không giống nhau giữa các loại cảm biến. Cần dựa vào thông số kỹ thuật do nhà sản xuất công bố thay vì áp dụng một khoảng cách chung cho tất cả cảm biến PIR.

Vì sao đèn năng lượng mặt trời có PIR nhưng không tăng sáng khi có người?

PIR chưa được kích hoạt hoặc đèn đang ở chế độ sáng cố định. Ngoài ra, vị trí lắp đặt, góc và khoảng cách phát hiện cũng có thể khiến cảm biến không nhận diện chuyển động.

Tổng kết

Cảm biến PIR là cảm biến hồng ngoại thụ động, được sử dụng để phát hiện chuyển động thông qua sự thay đổi bức xạ hồng ngoại trong vùng quan sát. Trên đèn năng lượng mặt trời, PIR thường kết hợp với bộ điều khiển để thay đổi cấp độ sáng hoặc trạng thái chiếu sáng theo chế độ được thiết lập.

Khi lựa chọn đèn năng lượng mặt trời sử dụng PIR, nên xem xét vùng phát hiện, vị trí lắp đặt, môi trường xung quanh và chế độ hoạt động của từng model. Thông số và cách điều chỉnh ánh sáng có thể khác nhau giữa các sản phẩm, vì vậy nên tham khảo thông tin do nhà sản xuất công bố trước khi lựa chọn.
