Cách đấu tấm pin năng lượng mặt trời là một trong những công đoạn quan trọng nhất cần hiểu chi tiết trong quá trình lắp đặt hệ thống điện mặt trời. Việc đấu nối đúng cách sẽ đảm bảo hệ thống hoạt động hiệu quả và an toàn. Tuy nhiên, đây cũng là một công việc đòi hỏi sự tỉ mỉ và kiến thức chuyên môn. Hiện nay trên thị trường, có 3 cách đấu nối 2 tấm pin năng lượng mặt trời cơ bản là: ghép nối tiếp, ghép song song và ghép hỗn hợp. Mỗi cách đấu nối này có những đặc điểm riêng, phù hợp với từng hệ thống.

Các cách đấu tấm pin năng lượng mặt trời

Cách đấu nối tấm pin năng lượng mặt trời kiểu nối tiếp

Cách đấu tấm pin năng lượng mặt trời kiểu nối tiếp là ghép cực âm của tấm pin này với cực dương của tấm pin kia, cứ như vậy cho đến hết chuỗi. Cuối cùng, ta còn lại một cực dương và cực âm duy nhất. Với cách đấu nối này giúp tăng tổng điện áp và tổng công suất của hệ thống.

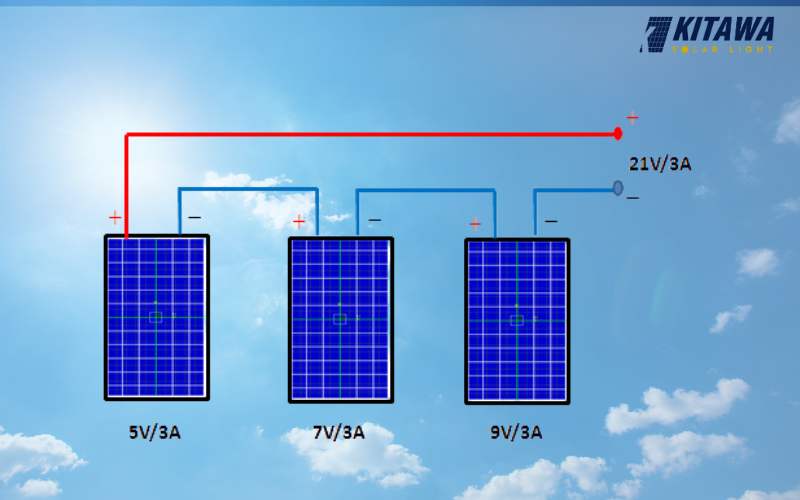

Đấu nối tấm pin năng lượng mặt trời kiểu tiếp nối

Khi đấu nối tấm pin theo kiểu nối tiếp có 3 trường hợp xảy ra. Đó là:

Trường hợp 1: Các tấm pin có cùng mức điện áp và dòng điện.

Ví dụ: Khi đấu nối 3 tấm pin năng lượng mặt trời nối tiếp có cùng mức điện áp và dòng điện là 6V và 3A thì hệ thống sẽ có tổng điện áp là 18V (6 + 6 + 6) và dòng điện 3A. Khi đó, công suất của toàn hệ thống sẽ là 18 x 3 = 54W.

Trường hợp 2: Các tấm pin khác điện áp nhưng có cùng dòng điện

Trong phương pháp này, tất cả các tấm pin mặt trời đều khác nhau về mức công suất, điện áp đầu ra khác nhau nhưng dòng định mức giống nhau.

Ví dụ: Đối nối 4 tấm pin 5V/3A với 7V/3A và 9V/3A và 12V/3A. Khi đó:

Điện áp tổng của hệ thống là 5 + 7 + 9 + 12 = 33V

dòng điện vẫn là 3A.

Công suất của hệ thống là 33 x 3 = 99W.

Trường hợp 3: Các tấm pin khác cả điện áp và dòng điện định mức

Trong trường hợp này, điện áp của hệ thống vẫn là điện áp tổng, nhưng dòng điện sẽ bị giới hạn ở mức giá trị thấp nhất.

Ví dụ: Đấu nối 3 tấm pin nối tiếp có điện áp và định mức dòng điện là: 3V/1A, 7V/3A và 9V/5A. Khi đó:

Tổng điện áp của hệ thống là 3 + 7 + 9 = 19V.

Tổng dòng điện được tính ở mức thấp nhất là 1A.

Và tổng công suất của hệ thống là 19 x 1 = 19W.

Cách đấu nối tấm pin năng lượng mặt trời kiểu song song

Cách đấu tấm pin năng lượng mặt trời kiểu song song là tạo các tấm pin mặt trời thành một mạch song song, đấu cực dương với cực dương, cực âm với cực âm của các tấm pin tạo thành một chuỗi cho đến hết. Cuối cùng chúng ta có 1 cực dương và 1 cực âm. Với cách đấu nối này, ổng công suất hệ thống, và tổng định mức của hệ thống được tăng lên. Kiểu đấu nối này cũng xảy ra nhiều trường hợp:

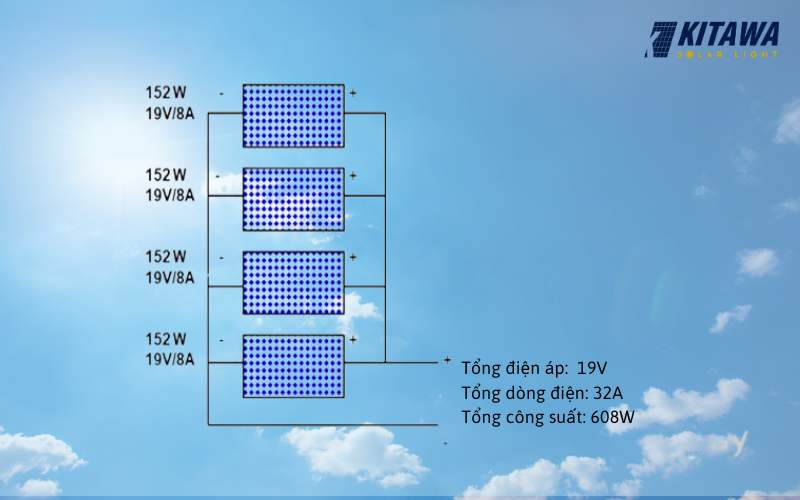

Đấu nối tấm pin năng lượng mặt trời kiểu song song

Trường hợp 1: Các tấm pin có cùng điện áp, dòng điện

Với hệ thống 3 tấm pin 19V/8A được đấu nối song song. Khi đó:

Tổng điện áp là 19V.

Tổng dòng điện là 8 x 3 = 24A.

Công suất của hệ thống là 19 x 24 = 456W.

Trường hợp 2: Các tấm pin khác điện áp, cùng dòng điện

Điện áp của hệ thống sẽ bị giới hạn bởi bảng điện áp thấp nhất, trong khi dòng điện vẫn được tính bằng dòng điện tổng của các tấm pin.

Ví dụ: Đấu nối 3 tấm pin 17V/8A, 19V/8A và 19V/8A. Khi đó:

Điện áp của hệ thống sẽ ở mức thấp nhất là 17V.

Dòng điện là 8 x 3 = 24A.

Tổng công suất là 24 x 17 = 408W.

Trường hợp 3: Các tấm pin có cùng mức điện áp và khác về dòng điện

Điện áp tổng của hệ thống sẽ bằng mức điện áp chung của các tấm pin. Tổng dòng điện sẽ được tính tổng vào nhau.

Ví dụ: đấu nối 3 tấm pin 19V/5A, 19V/8A và 19V/8A. Khi đó:

Tổng điện áp là 19V.

Tổng dòng điện là 5 + 8 + 8 = 21A.

Công suất hệ thống: 21 x 19 = 399W.

Trường hợp 4: Các tấm pin khác điện áp và dòng điện

Tổng điện áp sẽ là mức điện áp thấp nhất giữa các tấm pin, tổng dòng điện sẽ được tính tổng vào nhau.

Ví dụ: đấu nối 3 tấm pin 17V/5A, 18/7A và 19V/8A. Khi đó:

Điện áp tổng là 17V.

Dòng điện tổng là 5 + 7 + 8 = 20A.

Công suất hệ thống là 20 x 17 = 340W.

Cách đấu nối tấm pin năng lượng mặt trời hỗn hợp

Cách đấu tấm pin năng lượng mặt trời là sự kết hợp của 2 cách ghép nối tiếp và ghép song song. Các tấm pin được mắc nối tiếp thành từng dãy, sau đó các dãy pin sẽ được ghép nối song song. Cách đấu nối này thường thấy trong các hệ thống công suất từ trung bình đến lớn. Cách này làm tăng đồng thời cả điện áp và công suất của hệ thống. Tuy nhiên, nên sử dụng cùng một nhà sản xuất với cùng các điều kiện thông số kỹ thuật về điện áp, dòng điện và hiệu suất, nên ghép nối pin theo tùy loại kết nối của pin, các loại khác nhau và giá trị các thông số tấm pin năng lượng mặt trời.

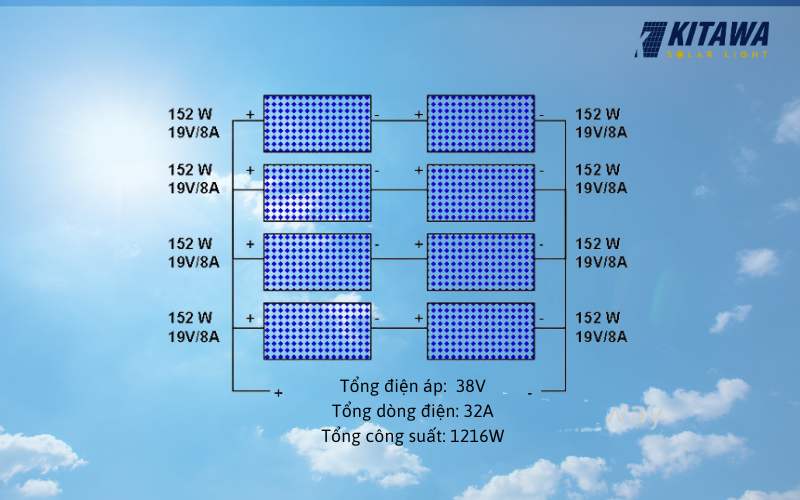

Đấu nối tấm pin mặt trời hỗn hợp

Những lưu ý về cách đấu tấm pin năng lượng mặt trời

Để đảm bảo cách đấu tấm pin năng lượng mặt trời chính xác và mang lại hiệu suất tối ưu cho hệ thống, chủ đầu tư cần đặc biệt lưu ý những vấn đề quan trọng sau:

Ngắt điện hoàn toàn trước khi lắp đặt: Việc đảm bảo hệ thống điện được tắt hoàn toàn sẽ giúp tránh các rủi ro như điện giật, chập cháy trong quá trình thi công. Đặc biệt, với các hệ thống có công suất lớn, việc ngắt điện là bắt buộc để bảo vệ an toàn cho cả người lắp đặt và thiết bị.

Tránh đấu nối các tấm pin mặt trời trong thời tiết mưa ẩm: Điều kiện thời tiết có ảnh hưởng lớn đến an toàn khi lắp đặt hệ thống pin mặt trời. Tránh lắp đặt và đấu nối các tấm pin trong thời tiết mưa hoặc ẩm ướt vì nước có thể gây ra hiện tượng chập điện hoặc hỏng hóc thiết bị.
Đảm bảo địa điểm lắp đặt an toàn: Cần kiểm tra kỹ lưỡng khu vực thi công để đảm bảo an toàn. Mái nhà cần phải chắc chắn, đủ khả năng chịu được trọng lượng của tấm pin và thiết bị hỗ trợ.
Không đứng hay ngồi trên tấm pin: Tấm pin mặt trời là thiết bị rất nhạy cảm, vì vậy cần tuyệt đối tránh đứng, ngồi hoặc tác động lực mạnh lên bề mặt tấm pin để tránh hư hại thiết bị trong quá trình lắp đặt.
Sử dụng các thiết bị, đồ bảo hộ chuyên dụng: Các dụng cụ như găng tay cách điện, mũ bảo hiểm, giày bảo hộ và dây đai an toàn không chỉ giúp bảo vệ người lao động mà còn đảm bảo quá trình thi công diễn ra an toàn, chuyên nghiệp hơn.

Ngoài ra, nếu bạn đang tìm hiểu về chi phí lắp đặt, bảng giá lắp điện mặt trời áp mái là thông tin không thể bỏ qua để đưa ra quyết định đầu tư hợp lý. Khi bạn chỉ có hai tấm pin, cách đấu nối 2 tấm pin năng lượng mặt trời cũng tuân theo nguyên tắc cơ bản là nối tiếp hoặc song song. Để đấu nối tiếp, bạn kết nối cực dương của tấm pin đầu tiên với cực âm của tấm pin thứ hai. Còn nếu muốn đấu song song, bạn cần kết nối các cực cùng dấu với nhau.

Bạn cần lựa chọn cách đấu nối tấm pin phù hợp dựa trên yêu cầu kỹ thuật của hệ thống. Đối với việc đấu nối 2 tấm pin, cần cẩn thận trong việc lựa chọn phương pháp nối để đạt hiệu quả cao nhất.

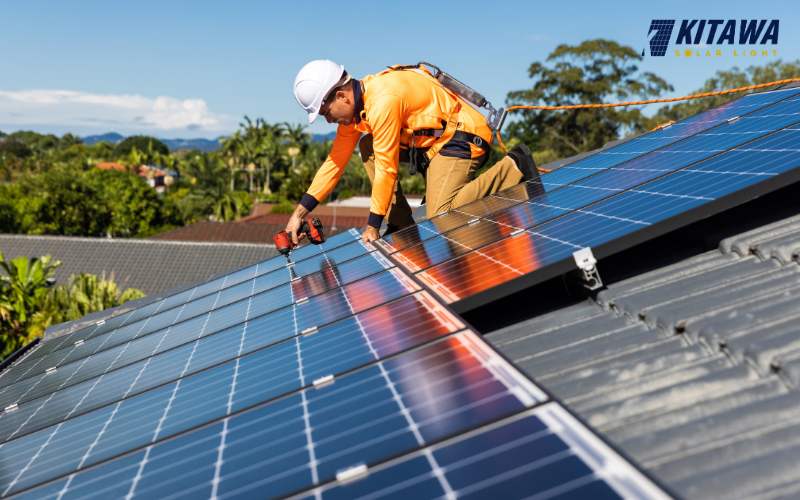

Một số lưu ý về cách đấu tấm pin năng lượng mặt trời

KITAWA - Đơn vị lắp đặt hệ thống điện năng lượng mặt trời uy tín

KITAWA tự hào là đơn vị hệ thống điện năng lượng mặt trời uy tín hàng đầu tại Việt Nam. Với nhiều năm kinh nghiệm trong lĩnh vực năng lượng tái tạo, KITAWA mang đến cho khách hàng các giải pháp năng lượng mặt trời hiệu quả, bền vững và an toàn. Đội ngũ kỹ thuật viên giàu kinh nghiệm của KITAWA luôn đảm bảo quy trình lắp đặt chuẩn xác, tối ưu hiệu suất hệ thống, từ đó giúp khách hàng tiết kiệm chi phí và góp phần bảo vệ môi trường.

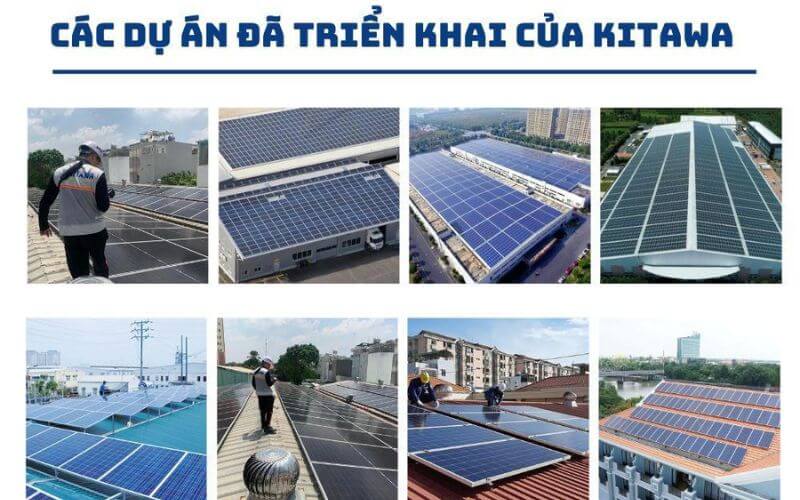

Một số dự án tiêu biển KITAWA triển khai

Các giải thưởng, chứng nhận của KITAWA

Với cam kết chất lượng và dịch vụ chu đáo, KITAWA là lựa chọn đáng tin cậy cho mọi công trình hệ thống điện mặt trời áp mái. Nếu bạn không tự tin về cách đấu dây tấm pin năng lượng mặt trời, hãy liên hệ với KITAWA để được hỗ trợ.

Trong bài viết này, chúng ta đã cùng tìm hiểu cách đấu tấm pin năng lượng mặt trời một cách an toàn và hiệu quả. Việc tuân thủ các nguyên tắc an toàn và quy trình lắp đặt đúng cách không chỉ giúp hệ thống hoạt động ổn định mà còn bảo vệ bạn và gia đình khỏi những rủi ro tiềm ẩn. Hãy kiểm tra và bảo trì hệ thống thường xuyên để đảm bảo hiệu suất tối ưu.

----------------------------
